Transistörler - FET, MOSFET - RF

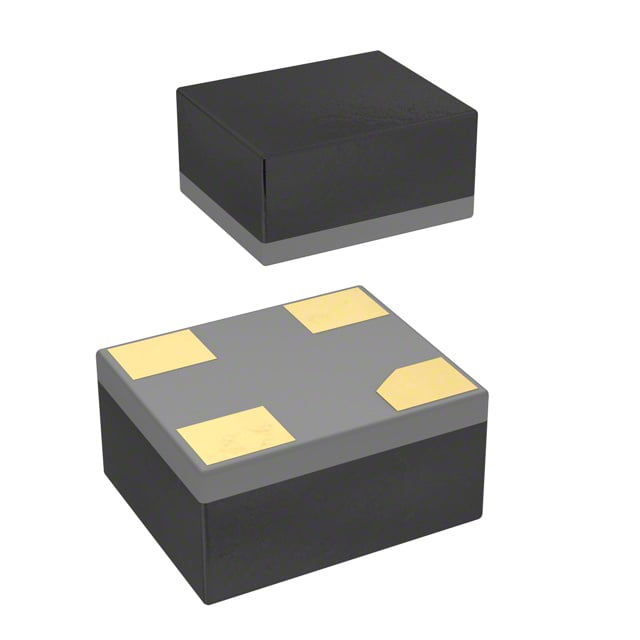

ATF-541M4-BLK
IC ENHANCED MOD SUDIOMORPHIC HEM
- Üretici
- Broadcom
- Paket/Kılıf
- 0505 (1412 Metric)
- Kategori
- Transistörler - FET, MOSFET - RF
- Seri / Aile Numarası
- ATF-541M4
ATF-541M4-BLK Hakkında
ATF-541M4-BLK, Broadcom tarafından üretilen E-pHEMT (Enhanced Pseudomorphic High Electron Mobility Transistor) türü entegre devre transistörüdür. 2GHz frekans bandında çalışan bu RF amplifier komponenti, 17.5dB kazanç ve 0.5dB düşük gürültü figürü ile karakterizedir. 3V test gerilimi ve 5V nominal gerilimde 60mA test akımı, 120mA maksimum akım kapasitesi ile tasarlanmıştır. 21.4dBm çıkış gücü yeteneğine sahip olan bileşen, MiniPak 1412 (0505) küçük paketinde sunulmaktadır. Uydu haberleşmesi, mobil iletişim alıcıları ve düşük gürültülü RF amplifikasyon uygulamalarında kullanılmış olan bu komponentin üretimi sonlandırılmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Test | 60 mA |
| Current Rating (Amps) | 120mA |
| Frequency | 2GHz |
| Gain | 17.5dB |
| Noise Figure | 0.5dB |
| Package / Case | 0505 (1412 Metric) |
| Part Status | Obsolete |
| Power - Output | 21.4dBm |
| Supplier Device Package | MiniPak 1412 |
| Transistor Type | E-pHEMT |
| Voltage - Rated | 5 V |
| Voltage - Test | 3 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
