Transistörler - Bipolar (BJT) - RF

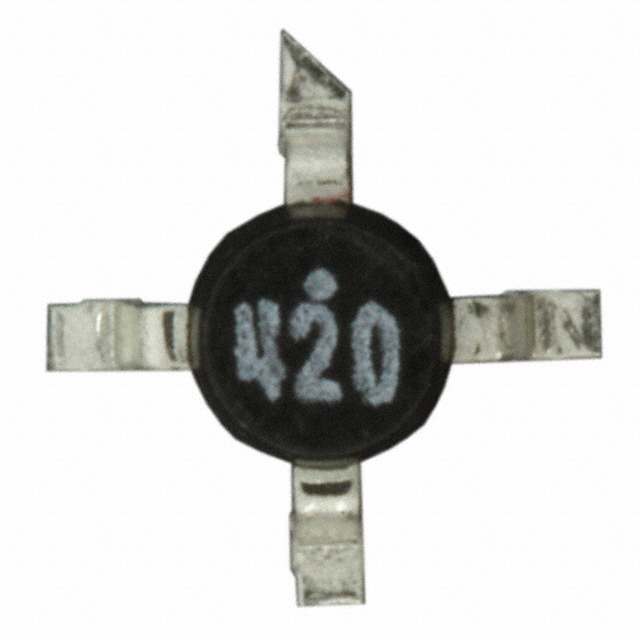

AT-42086-TR1G
RF TRANS NPN 12V 8GHZ 86 PLASTIC
- Üretici
- Broadcom
- Paket/Kılıf
- SOT-86
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- AT-42086
AT-42086-TR1G Hakkında
AT-42086-TR1G, Broadcom tarafından üretilen NPN tipi RF transistörüdür. 8GHz transition frequency ile radyo frekans uygulamalarında kullanılmak üzere tasarlanmıştır. 12V collector-emitter breakdown voltajı ve 500mW maksimum güç dissipation kapasitesine sahiptir. 80mA maksimum collector akımında çalışabilir ve 2GHz-4GHz frekans aralığında 1.9dB-3.5dB noise figure sunar. 9dB-13dB kazanç karakteristiği ile RF amplifikatör ve low-noise uygulamalarında kullanılır. SOT-86 Surface Mount paketinde sunulur ve -150°C (TJ) işletme sıcaklığında çalışır. Broadcom tarafından üretim durdurulmuş (Obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 35mA, 8V |
| Frequency - Transition | 8GHz |
| Gain | 9dB ~ 13dB |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 1.9dB ~ 3.5dB @ 2GHz ~ 4GHz |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SOT-86 |
| Part Status | Obsolete |
| Power - Max | 500mW |
| Supplier Device Package | 86 Plastic |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 12V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
