Transistörler - Bipolar (BJT) - RF

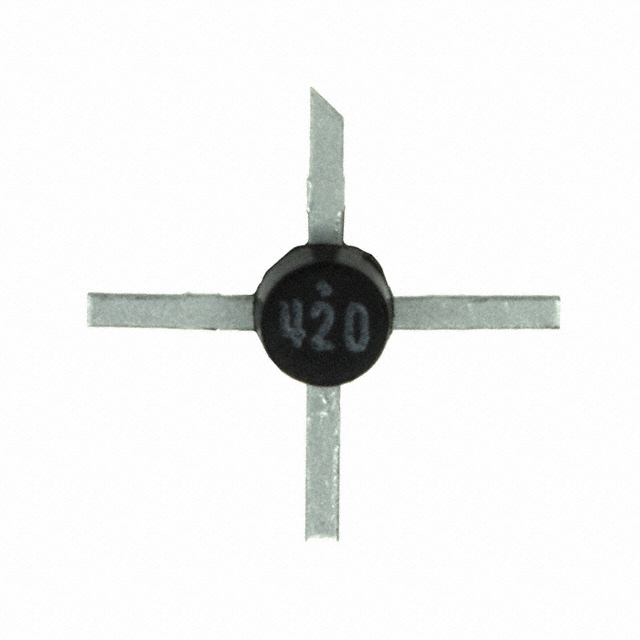

AT-42085G
RF TRANS NPN 12V 8GHZ 85 PLASTIC
- Üretici
- Broadcom
- Paket/Kılıf
- 4-SMD (85 Plastic)
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- AT-42085G
AT-42085G Hakkında
AT-42085G, Broadcom tarafından üretilen NPN tipinde RF transistördür. 8GHz transition frequency ile yüksek frekans uygulamalarında kullanılan bu bileşen, 12V collector-emitter breakdown voltajı ve maksimum 80mA kollektör akımına sahiptir. 2GHz-4GHz frekans bandında 2dB-3.5dB gürültü figürü ile RF amplifikatör, LNA (Low Noise Amplifier) ve diğer haberleşme sistemlerinde uygulanır. 9.5dB-13.5dB kazanç aralığı ile sinyal güçlendirme işlemlerinde tercih edilir. Yüzey montaj (SMD) teknolojisine uygun 85 Plastic paket tipi ile kullanılır. Maksimum 500mW güç tüketimi ve 150°C çalışma sıcaklığı parametreleriyle kompakt RF devrelerinde yer alır. Ürün obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 35mA, 8V |
| Frequency - Transition | 8GHz |
| Gain | 9.5dB ~ 13.5dB |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 2dB ~ 3.5dB @ 2GHz ~ 4GHz |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 4-SMD (85 Plastic) |
| Part Status | Obsolete |
| Power - Max | 500mW |
| Supplier Device Package | 85 Plastic |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 12V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
