Transistörler - Bipolar (BJT) - RF

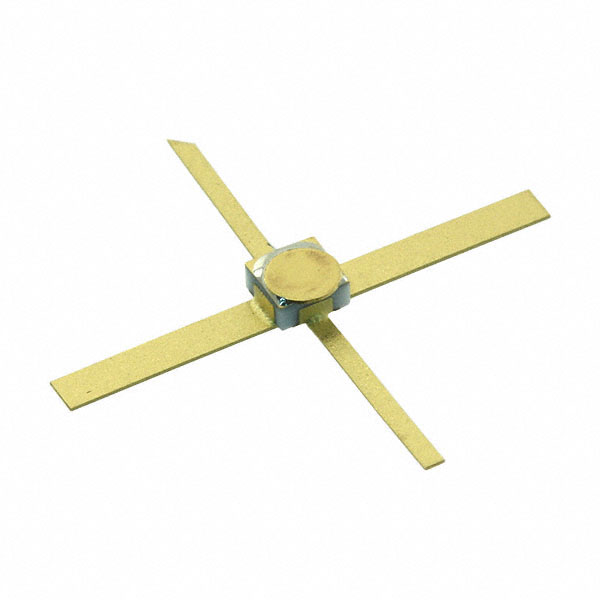

AT-42070
RF TRANS NPN 12V 8GHZ 70 MIL PKG
- Üretici
- Broadcom
- Paket/Kılıf
- 4-SMD (70 mil)
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- AT-42070
AT-42070 Hakkında
AT-42070, Broadcom tarafından üretilen NPN tipi RF transistördür. 8GHz transition frequency ile yüksek frekanslı uygulamalara uygun olup, 12V Collector-Emitter breakdown voltajında çalışır. 600mW maksimum güç tüketimine sahip bu bileşen, 2GHz-4GHz frekans aralığında 1.9dB-3dB noise figure değerleri gösterir. Surface Mount 70 mil SMD pakajında sunulan AT-42070, RF amplifikasyon, düşük gürültülü ön uç devreleri ve 8GHz'e kadar olan frekansları işlemesi gereken RF alıcı ve verici uygulamalarında tercih edilir. 80mA maksimum collector akımı ile sınırlı güç uygulamalarında kullanıma uygundur. Lütfen datasheeti inceleyerek detaylı elektriksel özellikler ve devre tasarım rehberini kontrol ediniz.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 35mA, 8V |
| Frequency - Transition | 8GHz |
| Gain | 10.5dB ~ 14dB |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 1.9dB ~ 3dB @ 2GHz ~ 4GHz |
| Operating Temperature | 200°C (TJ) |
| Package / Case | 4-SMD (70 mil) |
| Part Status | Obsolete |
| Power - Max | 600mW |
| Supplier Device Package | 70 mil Package |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 12V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
