Transistörler - Bipolar (BJT) - RF

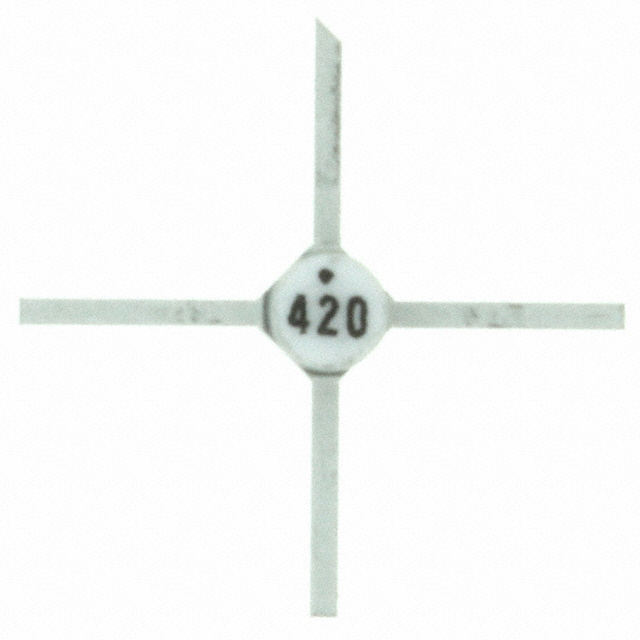

AT-42035G
RF TRANS NPN 12V 8GHZ 35 MICRO X
- Üretici
- Broadcom
- Paket/Kılıf
- 4-SMD (35 micro-X)
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- AT-42035G
AT-42035G Hakkında
AT-42035G, Broadcom tarafından üretilen RF uygulamaları için NPN bipolar transistördür. 8GHz transition frekansı ve 12V collector-emitter breakdown voltajı ile yüksek frekanslı sinyal amplifikasyon uygulamalarında kullanılır. 80mA maksimum kolektör akımı, 600mW güç kapasitesi ve 2-3dB gürültü figürü ile 2-4GHz frekans bandında çalışmaya uygundur. 35 micro-X SMD paket tipi ile kompakt elektronik tasarımlarında yerleştirilir. Teknik cihazlar, haberleşme sistemleri ve RF amplifikatör devrelerinde uygulanır. Sıcaklık limiti 150°C'ye kadar tasarlanmıştır. Ürün durumu obsolete olarak işaretlenmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 35mA, 8V |
| Frequency - Transition | 8GHz |
| Gain | 10dB ~ 13.5dB |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 2dB ~ 3dB @ 2GHz ~ 4GHz |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 4-SMD (35 micro-X) |
| Part Status | Obsolete |
| Power - Max | 600mW |
| Supplier Device Package | 35 micro-X |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 12V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
