Transistörler - Bipolar (BJT) - RF

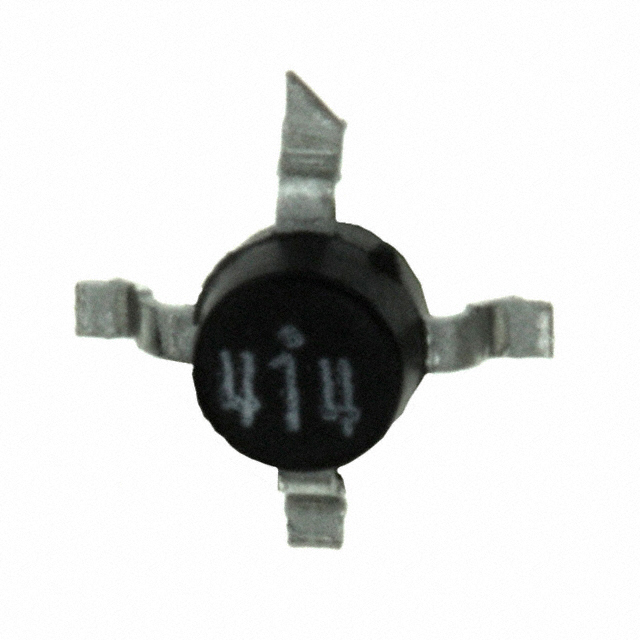

AT-41486-BLKG
RF TRANS NPN 12V 8GHZ 86 PLASTIC
- Üretici
- Broadcom
- Paket/Kılıf
- SOT-86
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- AT-41486
AT-41486-BLKG Hakkında
AT-41486-BLKG, Broadcom tarafından üretilen NPN tipi RF transistörüdür. 8GHz geçiş frekansına sahip bu bileşen, yüksek frekanslı uygulamalarda sinyal amplifikasyonu ve switching işlemlerinde kullanılır. SOT-86 SMD paketinde sunulan transistör, 12V maksimum Collector-Emitter gerilimi ve 60mA maksimum Collector akımı ile çalışır. 1.4-3dB gürültü şekli, 9-18dB kazanç karakteristiği ile RF ön uç devreleri, alıcı devreler ve güç amplifikatörlerinde uygulanır. 150°C junction sıcaklığında 500mW güç disipasyonuna kapasitedir. Bileşen artık üretilmemektedir (obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 60mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 10mA, 8V |
| Frequency - Transition | 8GHz |
| Gain | 9dB ~ 18dB |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 1.4dB ~ 3dB @ 1GHz ~ 4GHz |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SOT-86 |
| Part Status | Obsolete |
| Power - Max | 500mW |
| Supplier Device Package | 86 Plastic |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 12V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
