AT-41435G

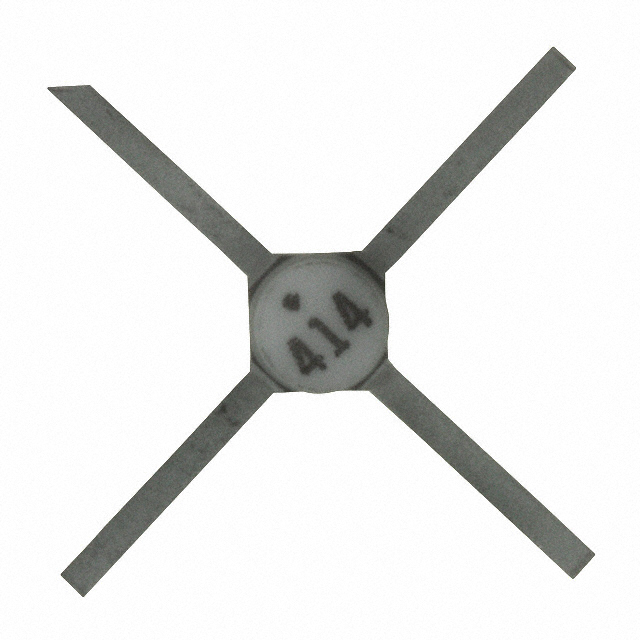

RF TRANS NPN 12V 8GHZ 35 MICRO X
- Üretici
- Broadcom
- Paket/Kılıf
- 4-SMD (35 micro-X)
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- AT-41435G
AT-41435G Hakkında
AT-41435G, Broadcom tarafından üretilen NPN tipi RF transistördür. 8GHz transition frequency ile yüksek frekans uygulamalarında kullanılmak üzere tasarlanmıştır. 12V maksimum collector-emitter voltajı, 60mA maksimum collector akımı ve 500mW güç sınırlaması ile şartlandırılmıştır. DC current gain (hFE) minimum 30 değerinde (10mA, 8V koşullarında) ölçülür. 1GHz-4GHz frekans aralığında 1.3dB-3dB noise figure karakteristiğine sahiptir. 10dB-18.5dB gain aralığında çalışır. Surface mount paketi (4-SMD, 35 micro-X) ile PCB entegrasyonunda kolaylık sağlar. Maksimum junction sıcaklığı 150°C'dir. Uydu haberleşme, radar, kablosuz iletişim ve diğer RF uygulamalarında kullanılabilir. Not: Bu ürün üretimi durdurulmuştur (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 60mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 10mA, 8V |
| Frequency - Transition | 8GHz |
| Gain | 10dB ~ 18.5dB |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 1.3dB ~ 3dB @ 1GHz ~ 4GHz |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 4-SMD (35 micro-X) |
| Part Status | Obsolete |
| Power - Max | 500mW |
| Supplier Device Package | 35 micro-X |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 12V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
