Transistörler - FET, MOSFET - Diziler

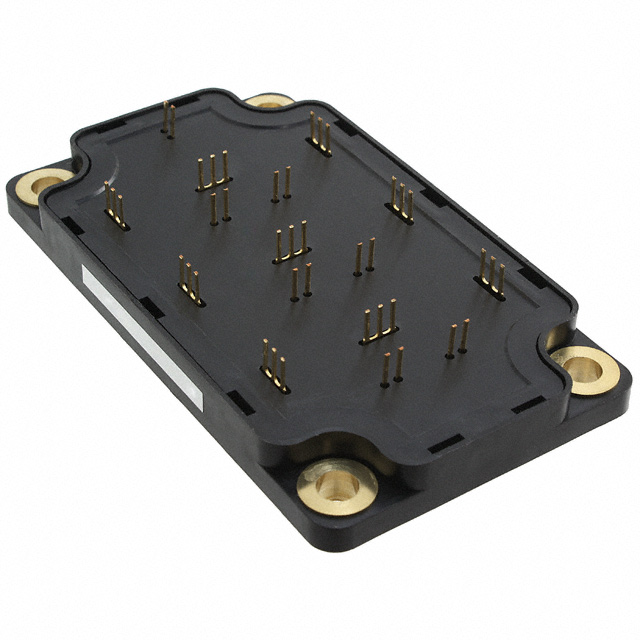

APTMC120TAM33CTPAG
MOSFET 6N-CH 1200V 78A SP6-P
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Seri / Aile Numarası
- APTMC120TAM33CT
APTMC120TAM33CTPAG Hakkında
APTMC120TAM33CTPAG, Microchip Technology tarafından üretilen 6 N-Channel Silicon Carbide (SiC) MOSFET'tir. 1200V drain-source voltajında 78A sürekli akım kapasitesine sahip olan bu bileşen, 3-fazlı köprü uygulamalarında kullanılmak üzere tasarlanmıştır. 33mOhm (20V, 60A) on-state dirençi ile güç kaybı minimize edilir. -40°C ile 150°C işletme sıcaklık aralığında çalışabilen komponent, maksimum 370W güç dağıtabilir. SP6 paket tipi ile shasiye monte edilir. Yüksek hızlı anahtarlama özellikleri sayesinde invertör, güç dönüştürücü ve motor sürücü devreleri gibi yüksek verimlilik gerektiren uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 78A (Tc) |
| Drain to Source Voltage (Vdss) | 1200V (1.2kV) |
| FET Feature | Silicon Carbide (SiC) |
| FET Type | 6 N-Channel (3-Phase Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 148nC @ 20V |
| Input Capacitance (Ciss) (Max) @ Vds | 2850pF @ 1000V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP6 |
| Part Status | Active |
| Power - Max | 370W |
| Rds On (Max) @ Id, Vgs | 33mOhm @ 60A, 20V |
| Supplier Device Package | SP6-P |
| Vgs(th) (Max) @ Id | 2.2V @ 3mA (Typ) |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
