Transistörler - FET, MOSFET - Diziler

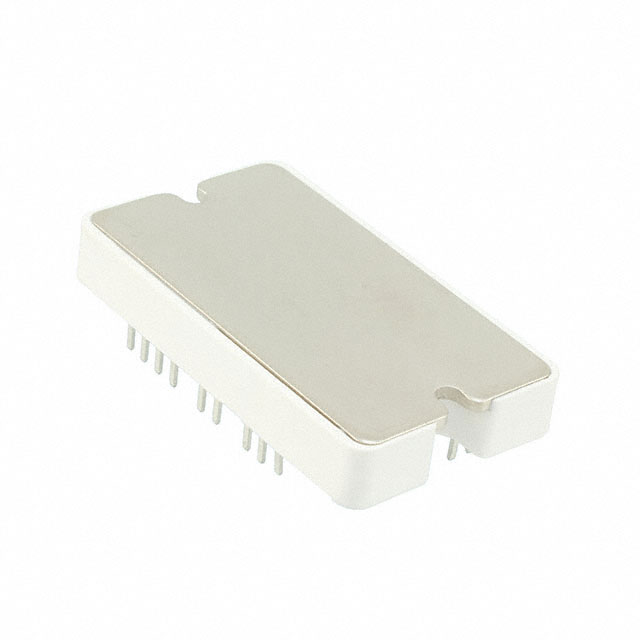

APTMC120AM25CT3AG
MOSFET 2N-CH 1200V 105A SP3F
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP3
- Seri / Aile Numarası
- APTMC120AM25CT3AG
APTMC120AM25CT3AG Hakkında
APTMC120AM25CT3AG, Microchip Technology tarafından üretilen 1200V Silicon Carbide (SiC) N-Channel MOSFET'tir. Half-bridge konfigürasyonunda iki kanal içeren bu bileşen, 113A sürekli dren akımı ve 25mOhm RDS(on) değeri ile yüksek güç uygulamalarında kullanılır. SP3 chassis mount pakete sahip olan komponent, -40°C ile 150°C arasında çalışabilir. Kapı yükü 197nC ve 3800pF giriş kapasitansı özellikleriyle hızlı anahtarlama işlemleri gerçekleştirir. Yenilenebilir enerji sistemleri, endüstriyel invertörler, güç dönüştürücüler ve motor sürücü uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 113A (Tc) |
| Drain to Source Voltage (Vdss) | 1200V (1.2kV) |
| FET Feature | Silicon Carbide (SiC) |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 197nC @ 20V |
| Input Capacitance (Ciss) (Max) @ Vds | 3800pF @ 1000V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP3 |
| Part Status | Active |
| Power - Max | 500W |
| Rds On (Max) @ Id, Vgs | 25mOhm @ 80A, 20V |
| Supplier Device Package | SP3 |
| Vgs(th) (Max) @ Id | 2.2V @ 4mA (Typ) |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
