Transistörler - FET, MOSFET - Diziler

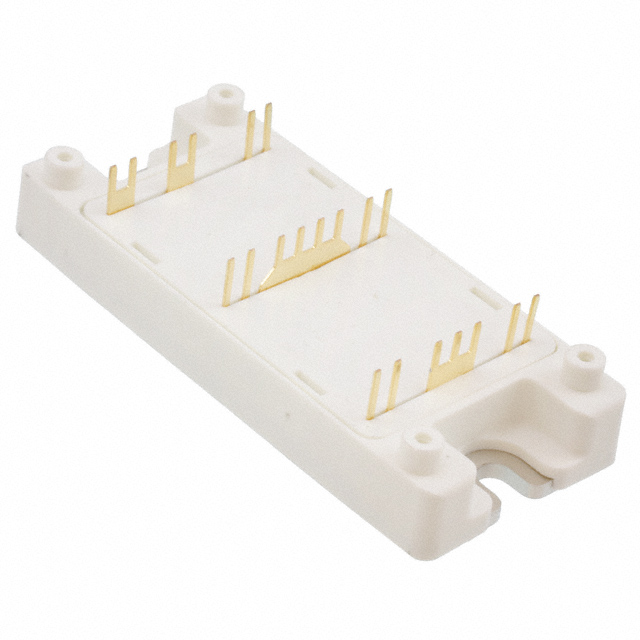

APTM50HM75STG
MOSFET 4N-CH 500V 46A SP4
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP4
- Seri / Aile Numarası
- APTM50HM75
APTM50HM75STG Hakkında
APTM50HM75STG, Microchip Technology tarafından üretilen 4N-Channel MOSFET H-Bridge yapısında bir güç transistörüdür. 500V Drain-Source gerilimi ve 46A sürekli dren akımı kapasitesi ile orta ve yüksek güç uygulamalarında kullanılmaya uygundur. 90mOhm maksimum on-state direnci ile verimli güç aktarımı sağlar. 357W maksimum güç tüketimi ile DC motor kontrol, güç dönüştürücü, inverter ve anahtarlama uygulamalarında yaygın olarak tercih edilir. -40°C ile 150°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar. SP4 chassis mount paketi ile endüstriyel ve otomotiv seviyesi uygulamalara entegre edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 46A |
| Drain to Source Voltage (Vdss) | 500V |
| FET Feature | Standard |
| FET Type | 4 N-Channel (H-Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 123nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 5600pF @ 25V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP4 |
| Part Status | Active |
| Power - Max | 357W |
| Rds On (Max) @ Id, Vgs | 90mOhm @ 23A, 10V |
| Supplier Device Package | SP4 |
| Vgs(th) (Max) @ Id | 5V @ 2.5mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
