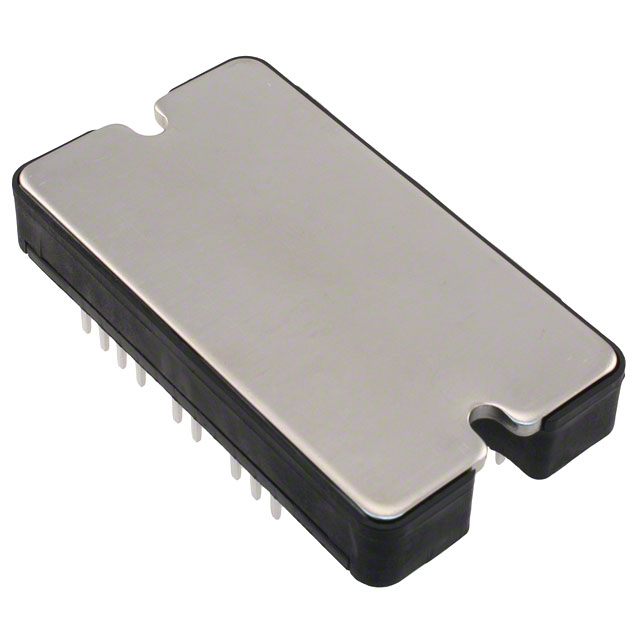

APTM50HM65FT3G
MOSFET 4N-CH 500V 51A SP3
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP3
- Seri / Aile Numarası
- APTM50HM65FT
APTM50HM65FT3G Hakkında
APTM50HM65FT3G, Microchip Technology tarafından üretilen 4 N-Channel MOSFET H-Bridge konfigürasyonlu transistör dizisidir. 500V drain-source voltaj (Vdss) ve 51A sürekli drenaj akımı (Id) ile yüksek güç uygulamalarında kullanılan bir komponenttir. Maksimum 390W güç yönetimi kapasitesine ve 78mOhm RDS(on) değerine sahiptir. Gate charge değeri 140nC olup, 7000pF input capacitance ile hızlı anahtarlama özelliğine sahiptir. -40°C ile 150°C arasında çalışmak üzere tasarlanmıştır. Motor sürücüleri, güç dönüştürücüler, enerji yönetim sistemleri ve industrial switching uygulamalarında kullanılır. Chassis Mount SP3 paketinde temin edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 51A |
| Drain to Source Voltage (Vdss) | 500V |
| FET Feature | Standard |
| FET Type | 4 N-Channel (H-Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 140nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 7000pF @ 25V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP3 |
| Part Status | Active |
| Power - Max | 390W |
| Rds On (Max) @ Id, Vgs | 78mOhm @ 25.5A, 10V |
| Supplier Device Package | SP3 |
| Vgs(th) (Max) @ Id | 5V @ 2.5mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
