Transistörler - FET, MOSFET - Diziler

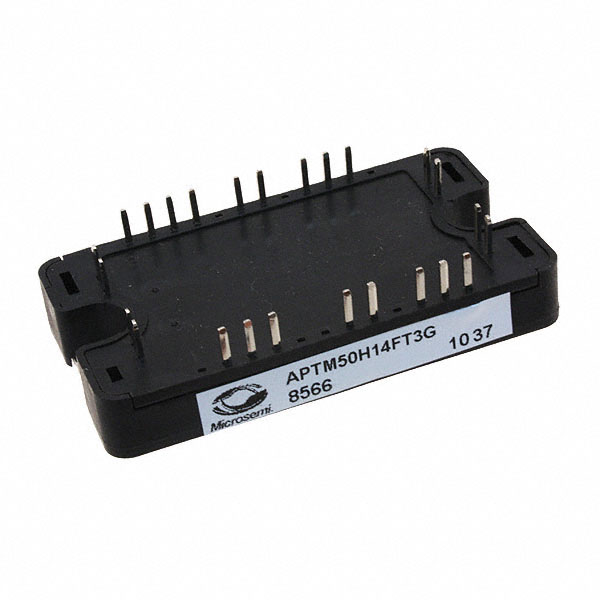

APTM50H14FT3G
MOSFET 4N-CH 500V 26A SP3
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP3
- Seri / Aile Numarası
- APTM50H14FT
APTM50H14FT3G Hakkında
APTM50H14FT3G, Microchip Technology tarafından üretilen 4 N-Channel MOSFET dizisidir. H-Bridge konfigürasyonunda tasarlanan bu komponent, 500V drain-source gerilimi ve 26A sürekli drain akımı özelliğine sahiptir. SP3 chassis mount paketi içerisinde barındırılmış olan bu transistör, endüstriyel uygulamalarda güç anahtarlaması, motor kontrolü, DC-DC dönüştürücüleri ve inverter devreleri gibi yüksek gerilim uygulamalarında kullanılır. 168mΩ on-resistance değeri ile düşük güç kaybı sağlar. -40°C ile 150°C arasında çalışma sıcaklığı aralığına sahip olup, maksimum 208W güç dağıtabilir. 5V gate threshold gerilimi ile kontrolü kolaydır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 26A |
| Drain to Source Voltage (Vdss) | 500V |
| FET Feature | Standard |
| FET Type | 4 N-Channel (H-Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 72nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 3259pF @ 25V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP3 |
| Part Status | Active |
| Power - Max | 208W |
| Rds On (Max) @ Id, Vgs | 168mOhm @ 13A, 10V |
| Supplier Device Package | SP3 |
| Vgs(th) (Max) @ Id | 5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
