Transistörler - FET, MOSFET - Diziler

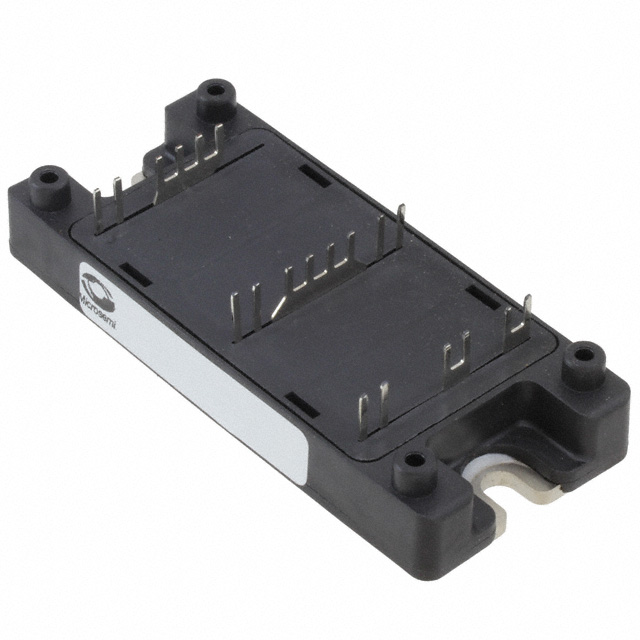

APTM50AM38FTG
MOSFET 2N-CH 500V 90A SP4
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP4
- Seri / Aile Numarası
- APTM50AM38FTG
APTM50AM38FTG Hakkında
APTM50AM38FTG, Microchip Technology tarafından üretilen 2 N-Channel (Half Bridge) konfigürasyonlu bir MOSFET transistör dizisidir. 500V drain-source gerilimi ve 90A sürekli drenaj akımı kapasitesiyle yüksek voltaj ve akım uygulamalarında kullanılır. 45mOhm RDS(on) değeri ile verimli güç iletimi sağlar. -40°C ile 150°C arasında çalışabilir ve maksimum 694W güç tüketimi yapabilir. SP4 chassis mount paketinde sunulan bu komponent, endüstriyel motor kontrol, güç dönüştürme, invertör ve anahtarlama uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 90A |
| Drain to Source Voltage (Vdss) | 500V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 246nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 11200pF @ 25V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP4 |
| Part Status | Active |
| Power - Max | 694W |
| Rds On (Max) @ Id, Vgs | 45mOhm @ 45A, 10V |
| Supplier Device Package | SP4 |
| Vgs(th) (Max) @ Id | 5V @ 5mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
