Transistörler - FET, MOSFET - Diziler

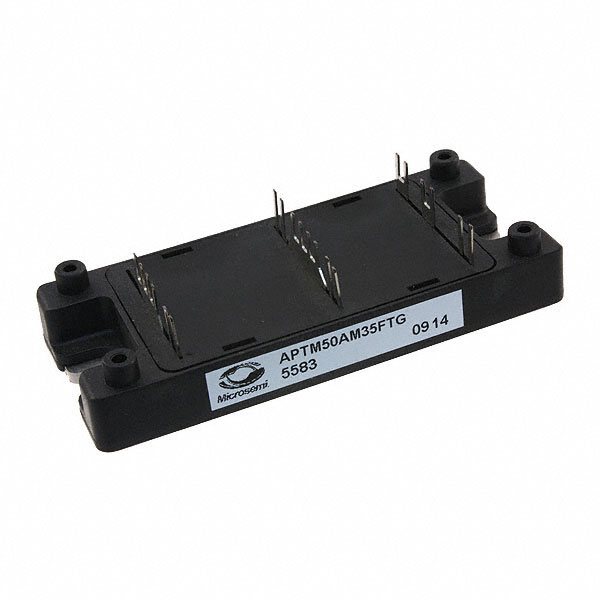

APTM50AM35FTG
MOSFET 2N-CH 500V 99A SP4
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP4
- Seri / Aile Numarası
- APTM50AM35FTG
APTM50AM35FTG Hakkında
APTM50AM35FTG, Microchip Technology tarafından üretilen 500V 99A kapasitesi olan 2 N-Channel MOSFET half bridge entegresidir. SP4 chassis mount paketinde sunulan bu bileşen, Rds(on) değeri 39mΩ @ 49.5A/10V olup yüksek gerilim uygulamalarında güç anahtarlaması işlemlerinde kullanılır. Gate charge 280nC @ 10V ile hızlı anahtarlama özelliği sunar. -40°C ile 150°C arasında çalışabilen bu MOSFET, endüstriyel inverter, motor kontrol, kaynak makineleri ve güç kaynağı uygulamalarında yaygın olarak yer alır. Maksimum güç tüketimi 781W'dır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 99A |
| Drain to Source Voltage (Vdss) | 500V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 280nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 14000pF @ 25V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP4 |
| Part Status | Active |
| Power - Max | 781W |
| Rds On (Max) @ Id, Vgs | 39mOhm @ 49.5A, 10V |
| Supplier Device Package | SP4 |
| Vgs(th) (Max) @ Id | 5V @ 5mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
