Transistörler - FET, MOSFET - Diziler

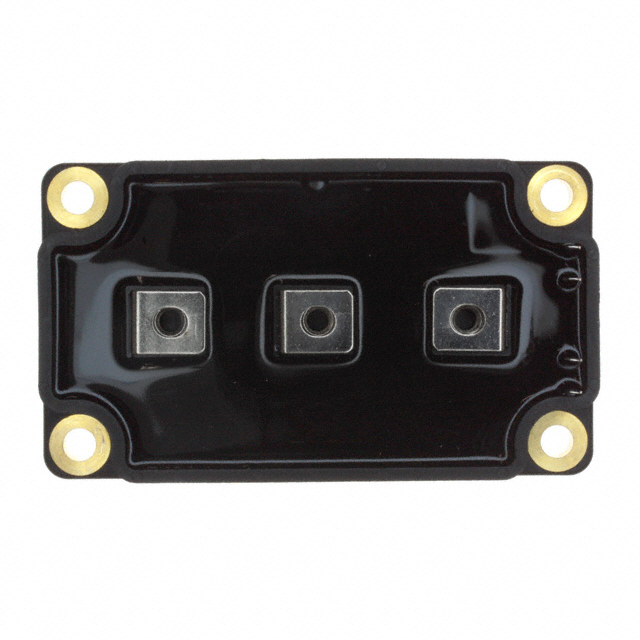

APTM50AM24SG
MOSFET 2N-CH 500V 150A SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Seri / Aile Numarası
- APTM50AM24SG
APTM50AM24SG Hakkında
APTM50AM24SG, Microchip Technology tarafından üretilen 500V 150A kapasiteli N-Channel MOSFET Half Bridge transistörüdür. SP6 kasa tipi ile Chassis Mount olarak tasarlanmıştır. 28mOhm RDS(on) değeri ile düşük iletim kaybı sağlar. Gate charge 434nC @ 10V ve Ciss 19600pF @ 25V özelliklerine sahiptir. -40°C ~ 150°C çalışma sıcaklık aralığında 1250W maksimum güçle çalışabilir. Vgs(th) 5V @ 6mA değerinde tetikleme gerilimi gerektirir. Yüksek voltaj anahtarlama uygulamaları, motor kontrolü, güç dönüştürücüler ve DC-DC konvertörlerde kullanıma uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 150A |
| Drain to Source Voltage (Vdss) | 500V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 434nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 19600pF @ 25V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP6 |
| Part Status | Active |
| Power - Max | 1250W |
| Rds On (Max) @ Id, Vgs | 28mOhm @ 75A, 10V |
| Supplier Device Package | SP6 |
| Vgs(th) (Max) @ Id | 5V @ 6mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
