Transistörler - FET, MOSFET - Diziler

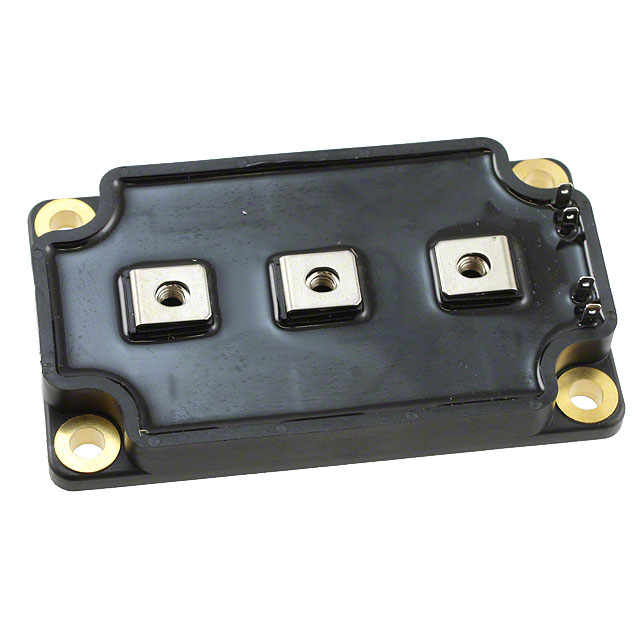

APTM20DUM04G
MOSFET 2N-CH 200V 372A SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Seri / Aile Numarası
- APTM20DUM04G
APTM20DUM04G Hakkında
APTM20DUM04G, Microchip Technology tarafından üretilen dual N-channel MOSFET transistördür. 200V drain-source gerilimi ve 372A sürekli dren akımı kapasitesine sahip bu bileşen, güç yönetimi ve anahtarlama uygulamalarında kullanılır. 5mOhm RDS(on) değeri ile düşük iletim kayıpları sağlar. SP6 paketinde sunulan bu transistör, 1250W güç yönetimi kapasitesine ve -40°C ile 150°C arasında çalışma sıcaklığına sahiptir. Motor kontrol, güç kaynakları, enerji dönüştürücüler ve endüstriyel anahtarlama devrelerinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 372A |
| Drain to Source Voltage (Vdss) | 200V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 560nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 28900pF @ 25V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP6 |
| Part Status | Active |
| Power - Max | 1250W |
| Rds On (Max) @ Id, Vgs | 5mOhm @ 186A, 10V |
| Supplier Device Package | SP6 |
| Vgs(th) (Max) @ Id | 5V @ 10mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
