Transistörler - FET, MOSFET - Diziler

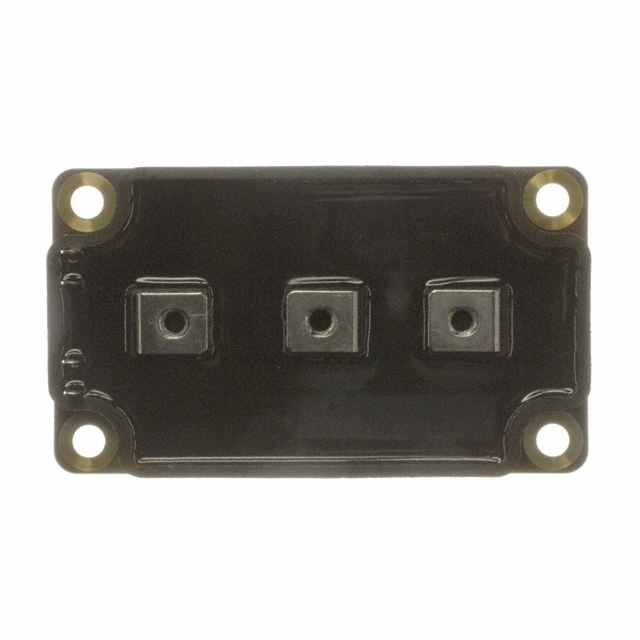

APTM20AM04FG
MOSFET 2N-CH 200V 372A SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Seri / Aile Numarası
- APTM20AM04FG
APTM20AM04FG Hakkında
APTM20AM04FG, Microchip Technology tarafından üretilen 2 N-Channel Half Bridge yapılandırmalı güç MOSFET'idir. 200V Drain to Source voltaj (Vdss) ve 372A sürekli drenaj akımı (Id) ile yüksek akım uygulamaları için tasarlanmıştır. Maksimum 5mOhm on-resistance (Rds On) ile enerji kaybı minimize edilir. SP6 chassis mount paketi ile endüstriyel güç dönüştürme, motor kontrol, anahtarlama güç kaynakları ve güç yönetimi sistemlerinde kullanılır. -40°C ile 150°C arasında çalışan bu bileşen, 1250W maksimum güç disipasyonunu destekleyerek zorlu ortam koşullarına uyarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 372A |
| Drain to Source Voltage (Vdss) | 200V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 560nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 28900pF @ 25V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP6 |
| Part Status | Active |
| Power - Max | 1250W |
| Rds On (Max) @ Id, Vgs | 5mOhm @ 186A, 10V |
| Supplier Device Package | SP6 |
| Vgs(th) (Max) @ Id | 5V @ 10mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
