Transistörler - FET, MOSFET - Diziler

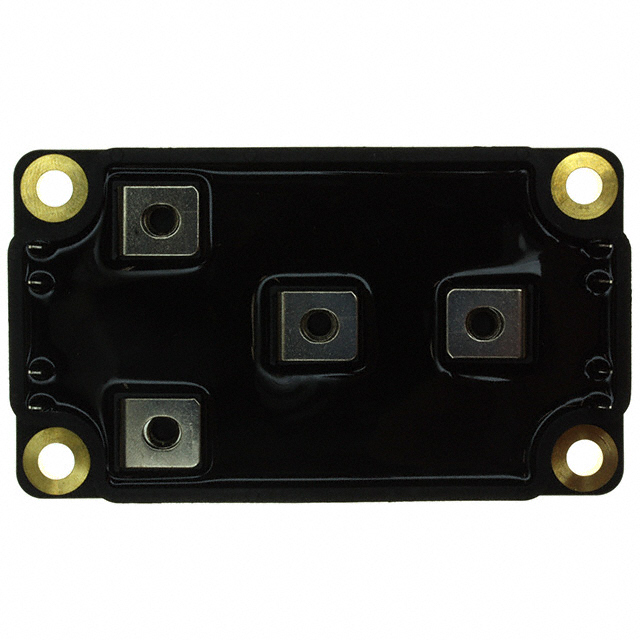

APTM120H29FG
MOSFET 4N-CH 1200V 34A SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Seri / Aile Numarası
- APTM120H29FG
APTM120H29FG Hakkında
APTM120H29FG, Microchip Technology tarafından üretilen 4 N-Channel H-Bridge konfigürasyonunda bir MOSFET transistör dizisidir. 1200V drain-source gerilimi ve 34A sürekli drenaj akımı ile yüksek gerilim uygulamalarında kullanılan aktif bir komponendir. SP6 chassis mount pakette sunulan bu bileşen, 348mOhm on-resistance değeri ve 374nC gate charge karakteristiğine sahiptir. -40°C ile +150°C arasında çalışabilen APTM120H29FG, 780W maksimum güç sınırlaması ile şekillendirici devreler, motor kontrol uygulamaları, enerji dönüştürme sistemleri ve endüstriyel inverter uygulamalarında yaygın olarak kullanılmaktadır. 10V gate geriliminde 5V threshold voltajı ile güvenilir anahtarlama performansı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 34A |
| Drain to Source Voltage (Vdss) | 1200V (1.2kV) |
| FET Feature | Standard |
| FET Type | 4 N-Channel (H-Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 374nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 10300pF @ 25V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP6 |
| Part Status | Active |
| Power - Max | 780W |
| Rds On (Max) @ Id, Vgs | 348mOhm @ 17A, 10V |
| Supplier Device Package | SP6 |
| Vgs(th) (Max) @ Id | 5V @ 5mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
