Transistörler - FET, MOSFET - Diziler

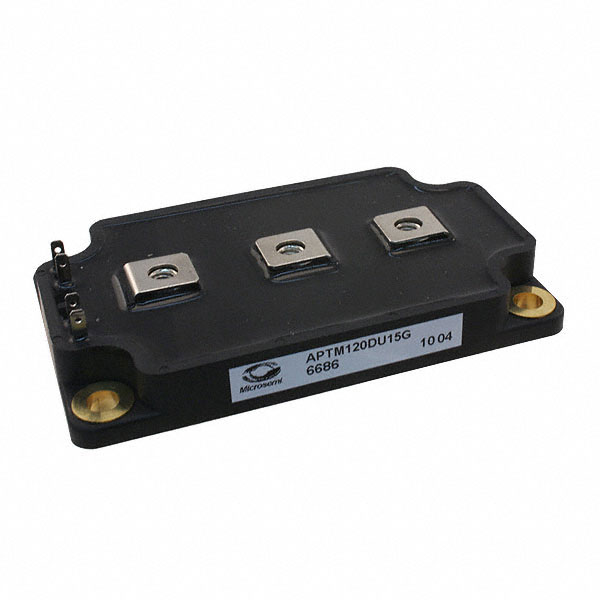

APTM120DU15G
MOSFET 2N-CH 1200V 60A SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Seri / Aile Numarası
- APTM120DU15G
APTM120DU15G Hakkında
APTM120DU15G, Microchip Technology tarafından üretilen yüksek voltaj dual N-Channel MOSFET transistördür. 1200V drain-source gerilim kapasitesi ve 60A sürekli drain akımı ile güç uygulamalarında kullanılır. SP6 kasa tipi ile chassis mount montajına uygun tasarlanmıştır. 175mOhm on-direnç (RDS On) değeri ile anahtarlama kayıplarını minimize eder. Gate charge 748nC ve input capacitance 20600pF değerleri hızlı ve verimli gate sürülmesini sağlar. -40°C ile 150°C çalışma sıcaklık aralığında güvenilir performans sunar. Endüstriyel invertörler, konvertörler, kaynak cihazları ve yüksek voltajlı güç kaynakları gibi uygulamalarda yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 60A |
| Drain to Source Voltage (Vdss) | 1200V (1.2kV) |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 748nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 20600pF @ 25V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP6 |
| Part Status | Active |
| Power - Max | 1250W |
| Rds On (Max) @ Id, Vgs | 175mOhm @ 30A, 10V |
| Supplier Device Package | SP6 |
| Vgs(th) (Max) @ Id | 5V @ 10mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
