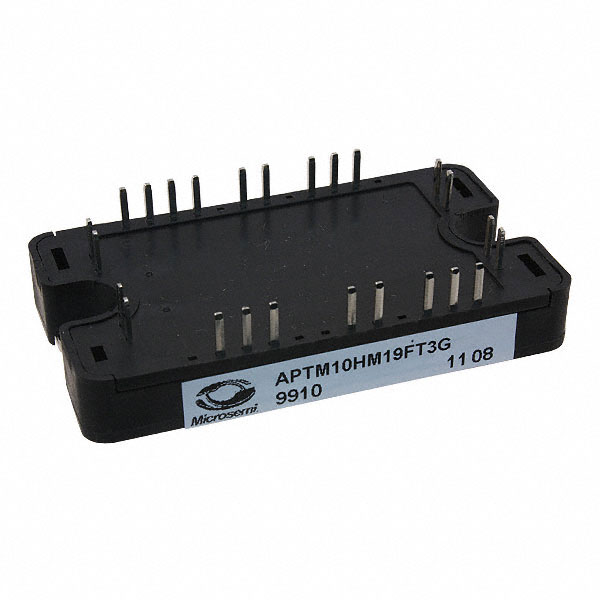

APTM10HM19FT3G
MOSFET 4N-CH 100V 70A SP3
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP3
- Seri / Aile Numarası
- APTM10HM19FT3G
APTM10HM19FT3G Hakkında
APTM10HM19FT3G, Microchip Technology tarafından üretilen 4 N-Channel H-Bridge MOSFET dizisidir. 100V Vdss ile 70A sürekli drain akımı kapasitesine sahip bu bileşen, endüstriyel motor kontrol uygulamaları, güç yönetimi sistemleri ve anahtarlama devreleri için tasarlanmıştır. SP3 chassis mount paketi ile 208W maksimum güç dağıtabilir. 21mOhm RDS(on) değeri düşük kayıp anahtarlamaya olanak tanır. -40°C ile 150°C arasında çalışma sıcaklığı aralığında kullanıma uygundur. H-Bridge konfigürasyonu sayesinde çift yönlü motor kontrolü ve kompleks güç yönetimi uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 70A |
| Drain to Source Voltage (Vdss) | 100V |
| FET Feature | Standard |
| FET Type | 4 N-Channel (H-Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 200nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 5100pF @ 25V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP3 |
| Part Status | Active |
| Power - Max | 208W |
| Rds On (Max) @ Id, Vgs | 21mOhm @ 35A, 10V |
| Supplier Device Package | SP3 |
| Vgs(th) (Max) @ Id | 4V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
