Transistörler - FET, MOSFET - Diziler

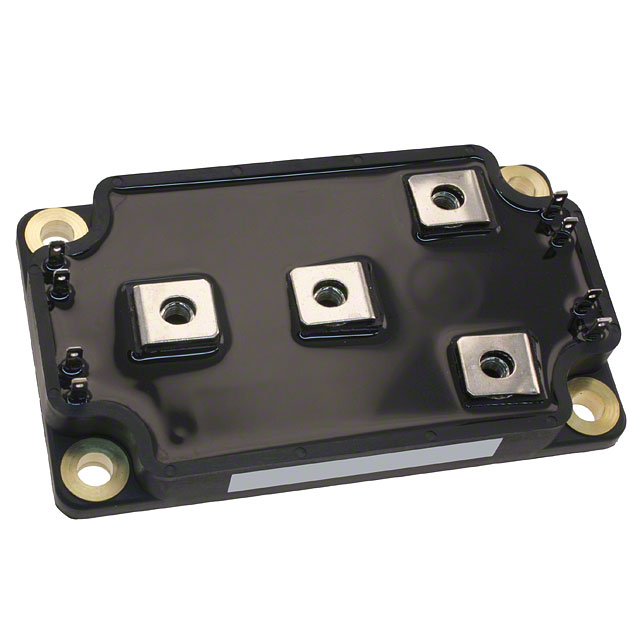

APTM10HM05FG
MOSFET 4N-CH 100V 278A SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Seri / Aile Numarası
- APTM10HM05FG
APTM10HM05FG Hakkında
APTM10HM05FG, Microchip Technology tarafından üretilen 4 N-Channel H-Bridge konfigürasyonlu MOSFET transistör dizisidir. 100V Drain-Source gerilimi ve 278A sürekli drenaj akımı kapasitesi ile güç uygulamalarında kullanılan bir bileşendir. 5mOhm (125A, 10V koşullarında) düşük on-resistance değerine sahip olan bu transistör, motor kontrol, DC-DC dönüştürücüler, güç yönetimi ve endüstriyel kontrol sistemlerinde yaygın olarak uygulanır. SP6 paketinde chassis mount konfigürasyonunda sunulan komponent, -40°C ile 150°C arasında çalışma sıcaklığına ve 780W maksimum güç dağıtım kapasitesine sahiptir. 4V gate threshold gerilimi ile hızlı anahtarlama gerektiren uygulamalara uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 278A |
| Drain to Source Voltage (Vdss) | 100V |
| FET Feature | Standard |
| FET Type | 4 N-Channel (H-Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 700nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 20000pF @ 25V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP6 |
| Part Status | Active |
| Power - Max | 780W |
| Rds On (Max) @ Id, Vgs | 5mOhm @ 125A, 10V |
| Supplier Device Package | SP6 |
| Vgs(th) (Max) @ Id | 4V @ 5mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
