Transistörler - FET, MOSFET - Diziler

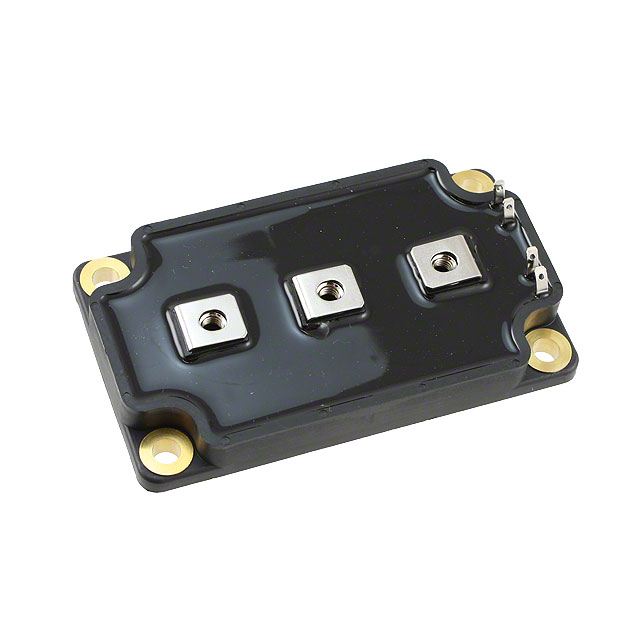

APTM10AM02FG
MOSFET 2N-CH 100V 495A SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Seri / Aile Numarası
- APTM10AM02FG
APTM10AM02FG Hakkında
APTM10AM02FG, Microchip Technology tarafından üretilen 2 N-Channel Half Bridge MOSFET dizisidir. 100V Drain-Source gerilimi ve 495A sürekli drenaj akımı kapasitesi ile yüksek akım uygulamalarında kullanılmak üzere tasarlanmıştır. Maksimum 2.5mOhm RDS(on) değeri ile düşük iletim kaybı sağlar. 1250W güç harcama kapasitesi ve -40°C ile +150°C arasında çalışma sıcaklığı aralığı ile endüstriyel ve otomotiv uygulamalarında, güç dönüştürücüleri, motor kontrolü ve anahtarlama devreleri gibi alanlarda kullanılır. SP6 şasi montaj paketi ile entegre edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 495A |
| Drain to Source Voltage (Vdss) | 100V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 1360nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 40000pF @ 25V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP6 |
| Part Status | Active |
| Power - Max | 1250W |
| Rds On (Max) @ Id, Vgs | 2.5mOhm @ 200A, 10V |
| Supplier Device Package | SP6 |
| Vgs(th) (Max) @ Id | 4V @ 10mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
