Transistörler - FET, MOSFET - Diziler

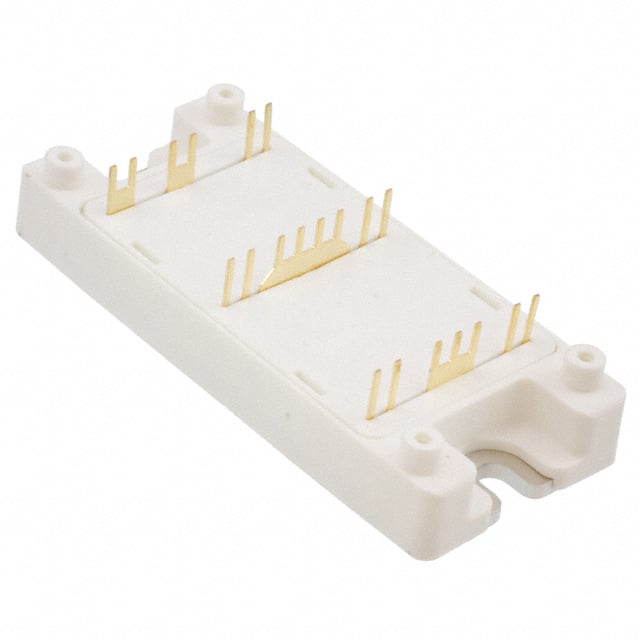

APTM100H45SCTG
MOSFET 4N-CH 1000V 18A SP4
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP4
- Seri / Aile Numarası
- APTM100H45SC
APTM100H45SCTG Hakkında
APTM100H45SCTG, Microchip Technology tarafından üretilen 4 adet N-Channel MOSFET içeren H-Bridge konfigürasyonlu bir FET dizisidir. 1000V (1kV) drain-source voltajına kadar çalışabilen bu bileşen, 18A sürekli drenaj akımı ile yüksek gerilim uygulamalarında kullanılır. 540mOhm on-state direnci (RDS(On)) ve -40°C ile +150°C arasında çalışma sıcaklık aralığı ile motor sürücüsü, güç inverteri, anahtarlama uygulamaları ve endüstriyel kontrol sistemlerinde tercih edilir. SP4 chassis mount paketinde sunulan bileşen, 357W maksimum güç hızlama kapasitesine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 18A |
| Drain to Source Voltage (Vdss) | 1000V (1kV) |
| FET Feature | Standard |
| FET Type | 4 N-Channel (H-Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 154nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 4350pF @ 25V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP4 |
| Part Status | Active |
| Power - Max | 357W |
| Rds On (Max) @ Id, Vgs | 540mOhm @ 9A, 10V |
| Supplier Device Package | SP4 |
| Vgs(th) (Max) @ Id | 5V @ 2.5mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
