Transistörler - FET, MOSFET - Diziler

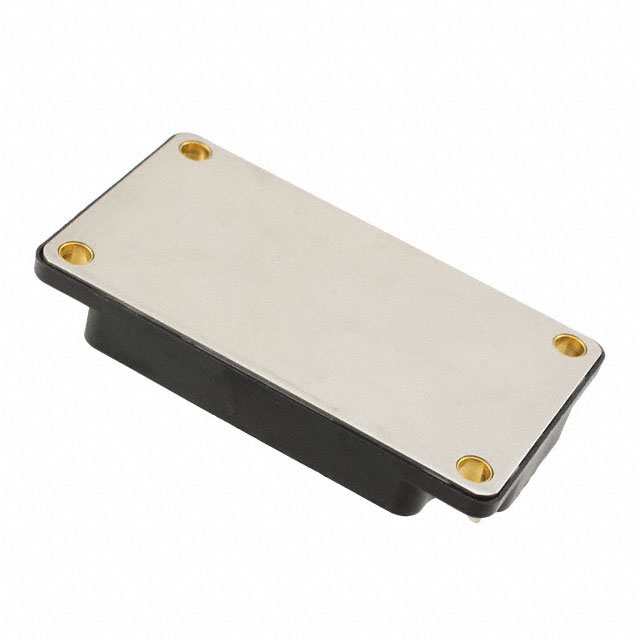

APTM100H18FG
MOSFET 4N-CH 1000V 43A SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Seri / Aile Numarası
- APTM100H18FG
APTM100H18FG Hakkında
APTM100H18FG, Microchip Technology tarafından üretilen 4 N-Channel H-Bridge konfigürasyonlu MOSFET transistör dizisidir. 1000V (1kV) drain-source gerilim (Vdss) kapasitesinde çalışabilen bu bileşen, 43A sürekli drain akımı (Id) sağlamaktadır. SP6 chassis mount paketinde sunulan transistör, maksimum 780W güç yönetebilir ve 210mΩ (10V Vgs'de, 21.5A'da) RDS(on) değerine sahiptir. Gate charge karakteristiği 372nC olup, input kapasitansi 10400pF'dir. -40°C ile 150°C (TJ) sıcaklık aralığında güvenli şekilde çalışan bu MOSFET, H-bridge motor kontrol uygulamaları, güç konverteri tasarımları ve yüksek voltajlı anahtarlama devreleri gibi endüstriyel uygulamalarda tercih edilir. Vgs(th) eşik gerilimi 5V'dur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 43A |
| Drain to Source Voltage (Vdss) | 1000V (1kV) |
| FET Feature | Standard |
| FET Type | 4 N-Channel (H-Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 372nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 10400pF @ 25V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP6 |
| Part Status | Active |
| Power - Max | 780W |
| Rds On (Max) @ Id, Vgs | 210mOhm @ 21.5A, 10V |
| Supplier Device Package | SP6 |
| Vgs(th) (Max) @ Id | 5V @ 5mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
