Transistörler - FET, MOSFET - Diziler

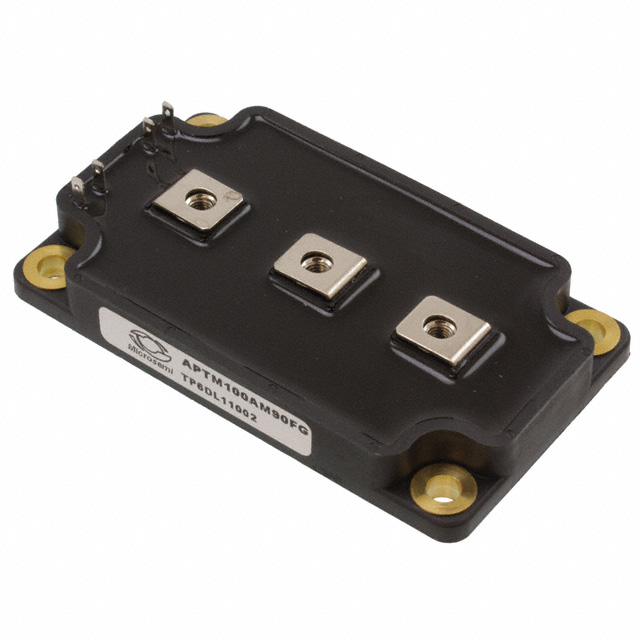

APTM100AM90FG
MOSFET 2N-CH 1000V 78A SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Seri / Aile Numarası
- APTM100AM90FG
APTM100AM90FG Hakkında
APTM100AM90FG, Microchip Technology tarafından üretilen 1000V/78A kapasitesinde 2 N-Channel yarım köprü MOSFET transistörlü dizi olup, SP6 chassis mount paketinde sunulmaktadır. 105mOhm Rds(on) değeri ile düşük kanal direnci özellikleri olan bu bileşen, yüksek gerilim anahtar uygulamaları, güç dönüştürme devreleri ve invertör tasarımlarında kullanılmaktadır. -40°C ile +150°C arasında çalışma sıcaklığında 1250W maksimum güç dağıtma kapasitesi ile endüstriyel ve elektrik motor sürücü uygulamalarında tercih edilmektedir. 744nC gate charge ve 20700pF input capacitance değerleri ile kontrollü anahtarlama performansı sağlamaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 78A |
| Drain to Source Voltage (Vdss) | 1000V (1kV) |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 744nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 20700pF @ 25V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP6 |
| Part Status | Active |
| Power - Max | 1250W |
| Rds On (Max) @ Id, Vgs | 105mOhm @ 39A, 10V |
| Supplier Device Package | SP6 |
| Vgs(th) (Max) @ Id | 5V @ 10mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
