Transistörler - FET, MOSFET - Diziler

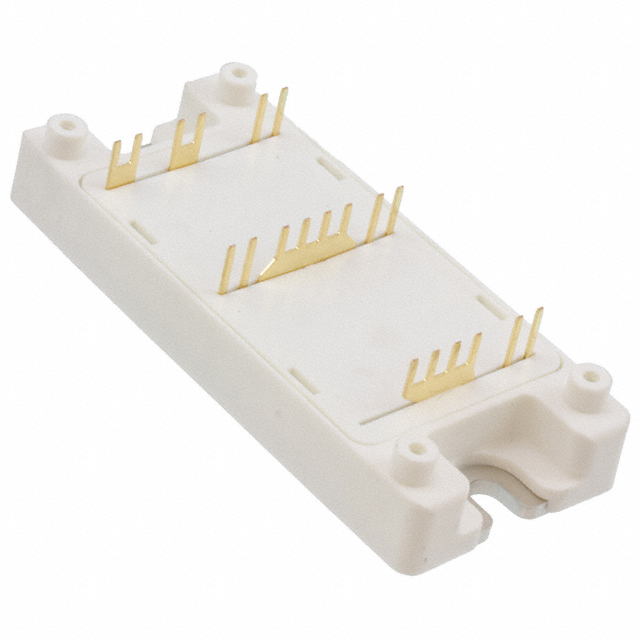

APTM100A18FTG
MOSFET 2N-CH 1000V 43A SP4
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP4
- Seri / Aile Numarası
- APTM100A18FTG
APTM100A18FTG Hakkında
APTM100A18FTG, Microchip Technology tarafından üretilen 1000V/43A 2 N-Channel Half Bridge MOSFET transistör dizisidir. SP4 chassis mount pakete sahip bu bileşen, maksimum 780W güç yönetimi kapasitesine ve 210mOhm RDS(on) değerine sahiptir. -40°C ile 150°C işletme sıcaklık aralığında çalışabilen bu MOSFET, yüksek voltaj anahtarlama uygulamalarında, güç kaynakları, inverter devreleri, motor kontrol sistemleri ve endüstriyel güç elektronikleri uygulamalarında kullanılır. 5V gate eşik voltajı ve düşük gate charge değeri ile hızlı komütasyon performansı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 43A |
| Drain to Source Voltage (Vdss) | 1000V (1kV) |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 372nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 10400pF @ 25V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP4 |
| Part Status | Active |
| Power - Max | 780W |
| Rds On (Max) @ Id, Vgs | 210mOhm @ 21.5A, 10V |
| Supplier Device Package | SP4 |
| Vgs(th) (Max) @ Id | 5V @ 5mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
