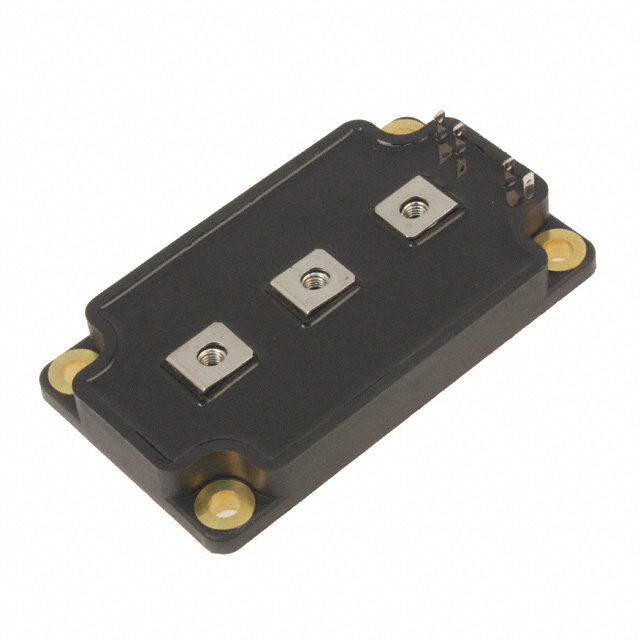

APTM100A13SCG
MOSFET 2N-CH 1000V 65A SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Seri / Aile Numarası
- APTM100A13SCG
APTM100A13SCG Hakkında
APTM100A13SCG, Microchip Technology tarafından üretilen yüksek voltaj N-channel MOSFET transistördür. Half bridge konfigürasyonunda çalışan bu bileşen, 1000V drain-source voltaj ve 65A sürekli drain akımı kapasitesine sahiptir. SP6 kasa tipiyle sunulan komponentin maksimum güç tüketimi 1250W, kapı eşik voltajı 5V ve RDS(on) değeri 156mOhm'dur. -40°C ile 150°C arasında çalışabilen bu transistör, endüstriyel güç uygulamaları, motor kontrol devreleri, anahtarlama güç kaynakları ve yüksek voltaj invertör devreleri gibi alanlarda kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 65A |
| Drain to Source Voltage (Vdss) | 1000V (1kV) |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 562nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 15200pF @ 25V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP6 |
| Part Status | Active |
| Power - Max | 1250W |
| Rds On (Max) @ Id, Vgs | 156mOhm @ 32.5A, 10V |
| Supplier Device Package | SP6 |
| Vgs(th) (Max) @ Id | 5V @ 6mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
