IGBT Transistörler - Modüller

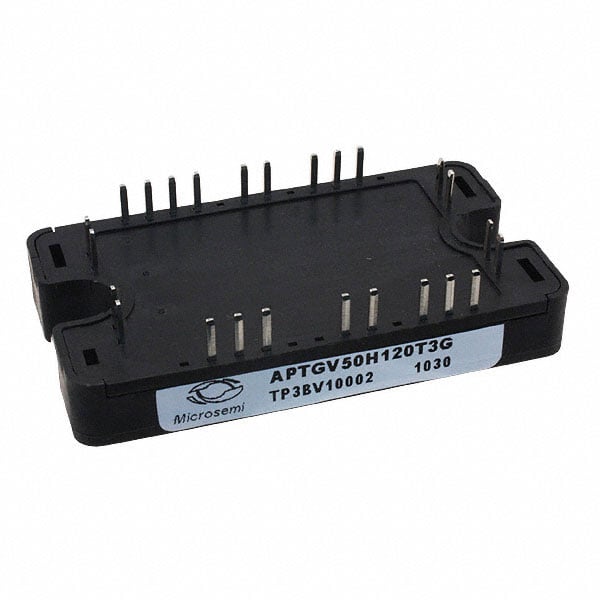

APTGV50H120T3G
IGBT MODULE 1200V 75A 270W SP3
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP3
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGV50H120T3G
APTGV50H120T3G Hakkında
APTGV50H120T3G, Microchip Technology tarafından üretilen 1200V/75A IGBT modülüdür. Full Bridge Inverter konfigürasyonunda tasarlanan bu modül, 270W maksimum güç yönetim kapasitesine sahiptir. NPT (Non Punch Through) Trench Field Stop teknolojisi ile geliştirilmiş transistör yapısı, düşük anahtarlama kaybı ve yüksek hız özelliği sağlar. Vce(on) değeri 15V gate voltajı ve 50A kollektör akımında 2.1V'dur. SP3 paketi ile chassis mount edilebilen modül, standart input kontrol sinyalleri kabul eder ve entegre NTC termistör içerir. Güç dönüştürme sistemleri, inverter uygulamaları ve endüstriyel motor kontrol devrelerinde kullanılır. Maksimum kollektör-emitter kesintisi gerilimi 1200V olup, 3.6nF input kapasitansı hızlı anahtarlama performansı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Full Bridge Inverter |
| Current - Collector (Ic) (Max) | 75 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | NPT, Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 3.6 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Package / Case | SP3 |
| Part Status | Obsolete |
| Power - Max | 270 W |
| Supplier Device Package | SP3 |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
