IGBT Transistörler - Modüller

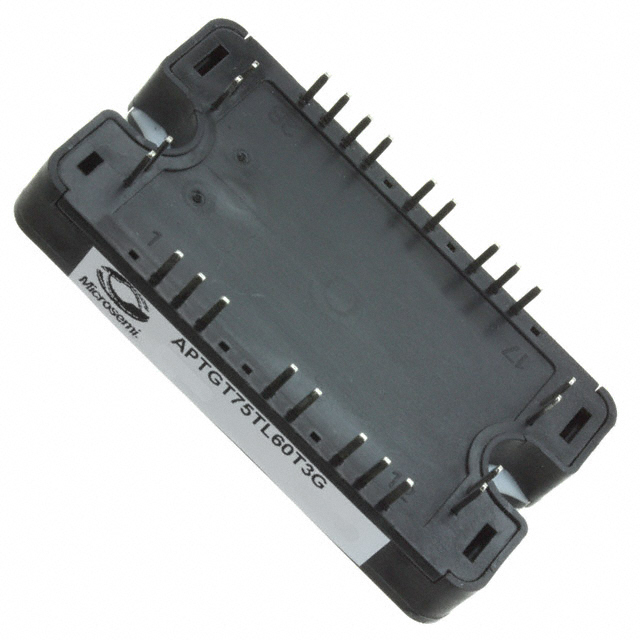

APTGT75TL60T3G
IGBT MODULE 600V 100A 250W SP3
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP3
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT75TL60T3
APTGT75TL60T3G Hakkında
APTGT75TL60T3G, Microchip Technology tarafından üretilen 600V 100A IGBT modülüdür. Trench Field Stop teknolojisi kullanılarak tasarlanan bu bileşen, üç seviyeli invertör uygulamalarında kullanılmak üzere optimize edilmiştir. SP3 paketi ile sunulan modül, maksimum 250W güç yönetebilir ve entegre NTC termistör içerir. -40°C ile 175°C çalışma sıcaklığı aralığında kararlı performans sunmaktadır. 1.9V on-state voltajı (15V gate voltajında, 75A collector akımında) ile düşük güç kaybı sağlar. Chassis mount tipi kurulum ile enerji dönüşüm sistemleri, endüstriyel sürücü devreleri ve güç elektroniği uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Level Inverter |
| Current - Collector (Ic) (Max) | 100 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 4.62 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP3 |
| Part Status | Active |
| Power - Max | 250 W |
| Supplier Device Package | SP3 |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
