IGBT Transistörler - Modüller

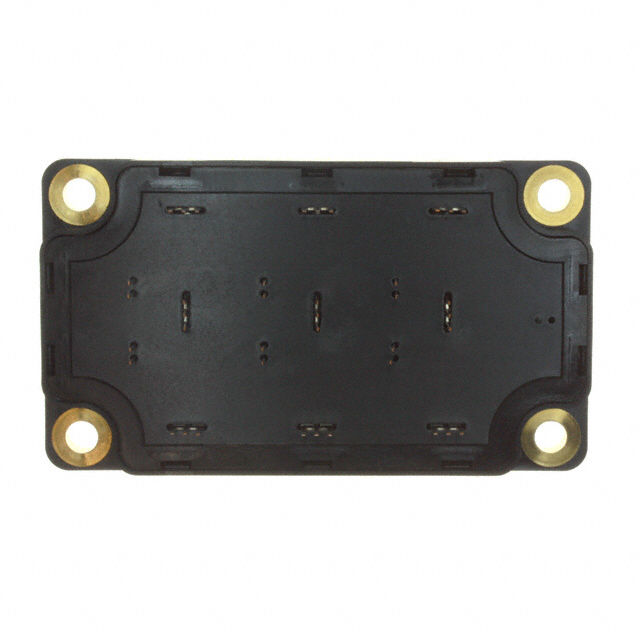

APTGT75TDU120PG
IGBT MODULE 1200V 100A 350W SP6P
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT75TDU120PG
APTGT75TDU120PG Hakkında
APTGT75TDU120PG, Microchip Technology tarafından üretilen Trench Field Stop IGBT modülüdür. 1200V kollektör-emiter breakdown voltajı ve 100A maksimum kollektör akımı ile güç anahtarlama uygulamalarında kullanılır. Triple ve Dual konfigürasyona sahip ortak kaynak giriş yapısıyla tasarlanmıştır. 350W maksimum güç kapasitesi ile endüstriyel sürücü devreleri, konvertörler ve inverter uygulamalarında yer alır. Chassis mount SP6-P paketi ile soğutma yüzeyine doğrudan monte edilebilir. 2.1V Vce(on) voltajı ile düşük iletim kayıpları sağlar. NTC termistor içermez, harici sıcaklık yönetimi gerektirir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Triple, Dual - Common Source |
| Current - Collector (Ic) (Max) | 100 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 5.34 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Package / Case | SP6 |
| Part Status | Active |
| Power - Max | 350 W |
| Supplier Device Package | SP6-P |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
