IGBT Transistörler - Modüller

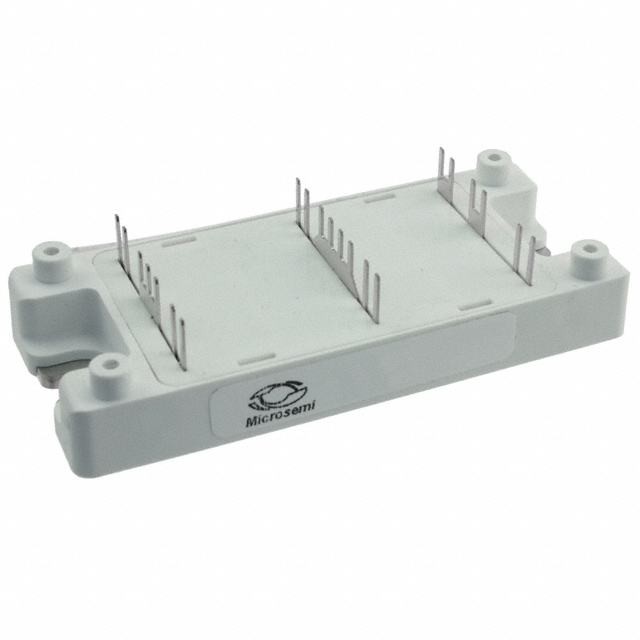

APTGT75SK120TG
IGBT MODULE 1200V 110A 357W SP4
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT75SK120TG
APTGT75SK120TG Hakkında
APTGT75SK120TG, Microchip Technology tarafından üretilen 1200V/110A IGBT modülüdür. Trench Field Stop teknolojisi ile tasarlanan bu bileşen, 357W maksimum güç kapasitesine sahiptir. SP4 chassis mount paketi ile sunulan modül, -40°C ile +150°C arasında çalışır. 2.1V Vce(on) değeri ile düşük iletim kaybı sağlar. Dahili NTC termistör ile sıcaklık kontrolü yapılabilir. Endüstriyel sürücüler, güç dönüştürücüler, kaynak makinaları ve yüksek güçlü anahtarlama uygulamalarında kullanılır. Standard giriş konfigürasyonu ile mevcut IGBT sürücü devrelerine uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 110 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 5.34 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP4 |
| Part Status | Active |
| Power - Max | 357 W |
| Supplier Device Package | SP4 |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
