IGBT Transistörler - Modüller

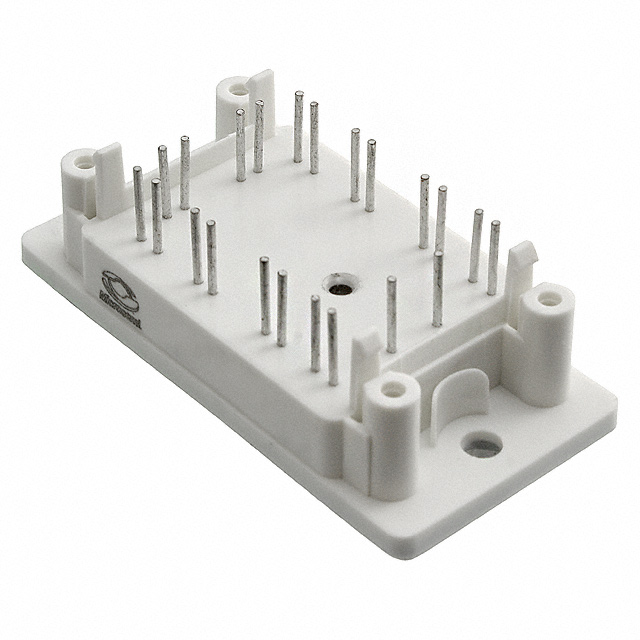

APTGT75H60T2G
IGBT MODULE 600V 100A 250W SP2
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP2
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT75H60T2G
APTGT75H60T2G Hakkında
APTGT75H60T2G, Microchip Technology tarafından üretilen Full Bridge Inverter konfigürasyonunda 600V/100A IGBT modülüdür. Trench Field Stop teknolojisi kullanarak tasarlanan bu bileşen, 250W maksimum güç kapasitesi ile çalışır. SP2 paket standardında sunulan modül, şasi montajı için tasarlanmıştır ve dahili NTC thermistor içermektedir. -40°C ile +175°C arasında çalışma sıcaklığı aralığında güvenilir performans sağlar. Vce(on) değeri 15V kapı voltajında 75A akımda 1.9V olup, kollektör emiter bozulma voltajı 600V'tir. Invertör uygulamaları, motor sürücüleri, welding sistemleri ve endüstriyel enerji dönüştürme devreleri gibi yüksek güçlü anahtarlama uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Full Bridge Inverter |
| Current - Collector (Ic) (Max) | 100 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 4.62 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP2 |
| Part Status | Active |
| Power - Max | 250 W |
| Supplier Device Package | SP2 |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
