IGBT Transistörler - Modüller

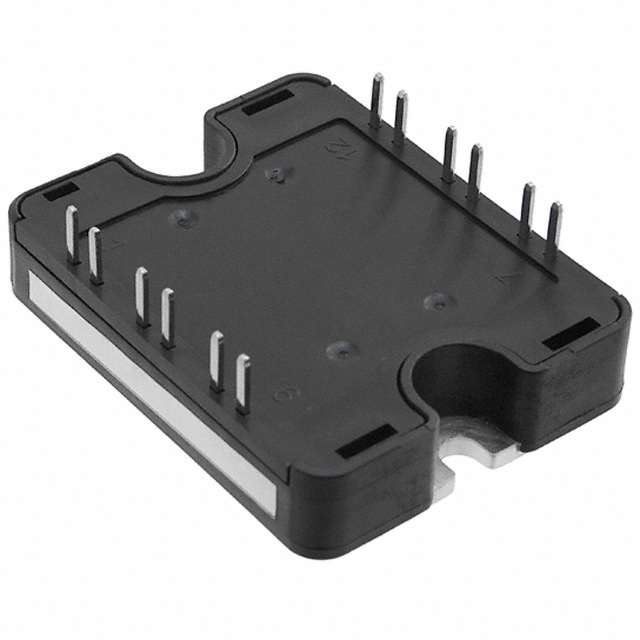

APTGT75H60T1G
IGBT MODULE 600V 100A 250W SP1
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP1
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT75H60T1G
APTGT75H60T1G Hakkında
APTGT75H60T1G, Microchip Technology tarafından üretilen 600V/100A kapasiteli Full Bridge Inverter konfigürasyonlu IGBT modülüdür. Trench Field Stop teknolojisi ile tasarlanan bu komponent, endüstriyel uygulamalarda güç dönüştürme ve motor kontrol sistemlerinde kullanılır. SP1 paket tipi ile chassis mount uygulamalarına uygun olan modül, -40°C ile 175°C arasında çalışma sıcaklığına sahiptir. NTC Thermistor entegrasyonu sayesinde sıcaklık monitörizasyonu sağlar. 250W maksimum güç seviyesi ile değişken frekans sürücüleri, invertör devreleri ve redresör uygulamalarında tercih edilir. Vce(on) değeri 1.9V@15V/75A ile düşük iletkenlliğe sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Full Bridge Inverter |
| Current - Collector (Ic) (Max) | 100 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 4.62 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP1 |
| Part Status | Active |
| Power - Max | 250 W |
| Supplier Device Package | SP1 |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
