IGBT Transistörler - Modüller

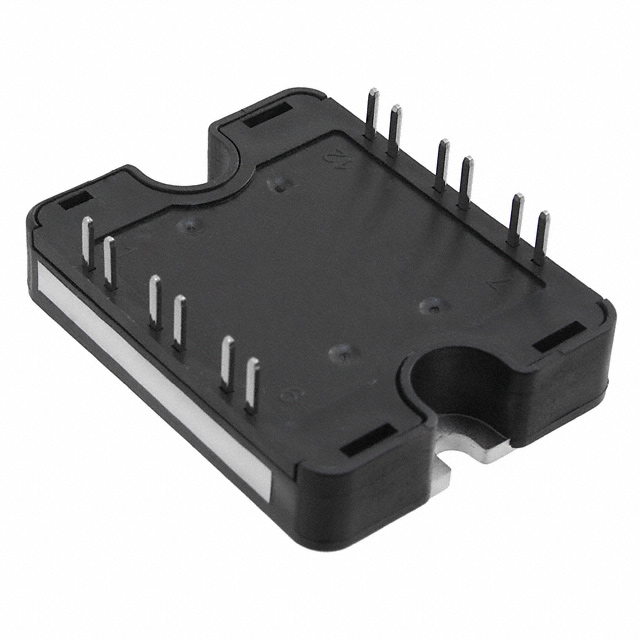

APTGT75DA60T1G
IGBT MODULE 600V 100A 250W SP1
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP1
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT75DA60T
APTGT75DA60T1G Hakkında
APTGT75DA60T1G, Microchip Technology tarafından üretilen 600V/100A kapasiteli Trench Field Stop IGBT modülüdür. SP1 paket tipi ile chassis montajına uygun tasarlanmıştır. 250W maksimum güç dağıtım kapasitesine sahip bu modül, endüstriyel sürücü devreler, invertör uygulamaları, güç kaynakları ve motor kontrol sistemlerinde kullanılır. 1.9V @ 75A on-state voltajı ile düşük iletim kayıpları sağlar. Entegre NTC thermistor ile sıcaklık kontrolü yapılabilir. -40°C ile +175°C arasında güvenli çalışma aralığına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 100 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 4.62 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP1 |
| Part Status | Active |
| Power - Max | 250 W |
| Supplier Device Package | SP1 |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
