IGBT Transistörler - Modüller

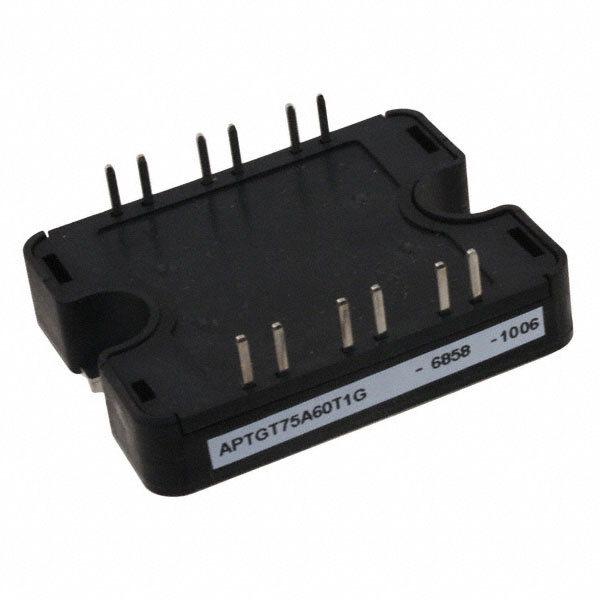

APTGT75A60T1G
IGBT MODULE 600V 100A 250W SP1
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP1
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT75A60T1
APTGT75A60T1G Hakkında
APTGT75A60T1G, Microchip Technology tarafından üretilen 600V IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanmış bu modül, 100A maksimum kollektör akımı ve 250W maksimum güç kapasitesiyle çalışır. Trench Field Stop IGBT teknolojisini kullanan cihaz, -40°C ile 175°C arasında sıcaklık aralığında güvenli şekilde işletilir. SP1 chassis mount paketinde sunulan modülde NTC thermistor bulunmaktadır. 1.9V Vce(on) değeri ile düşük iletim kayıpları sağlar. Motor sürücüleri, güç kaynakları, enerji dönüşüm sistemleri ve endüstriyel uygulamalarda kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 100 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 4.62 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP1 |
| Part Status | Active |
| Power - Max | 250 W |
| Supplier Device Package | SP1 |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
