IGBT Transistörler - Modüller

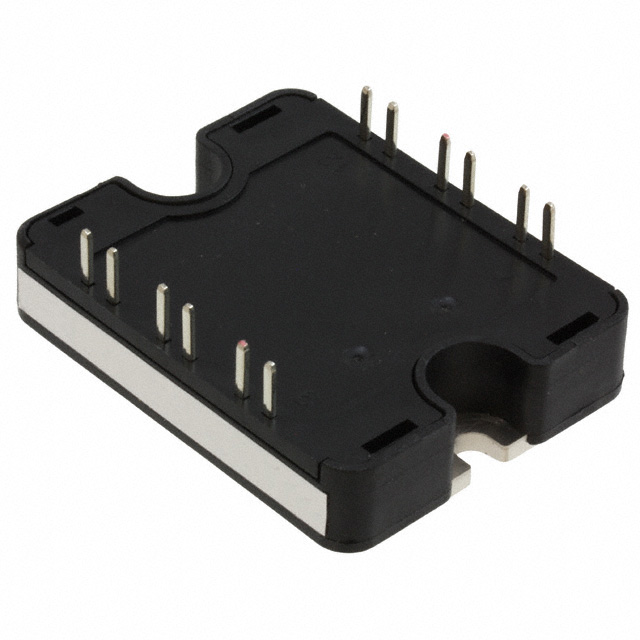

APTGT75A120T1G
IGBT MODULE 1200V 110A 357W SP1
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP1
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT75A120T1G
APTGT75A120T1G Hakkında
APTGT75A120T1G, Microchip Technology tarafından üretilen 1200V 110A kapasiteli Half Bridge IGBT modülüdür. Trench Field Stop teknolojisi ile tasarlanan bu modül, maksimum 357W güç işleme kapasitesine sahiptir. SP1 kasa tipi ile chassis montajı için uygun olup, -40°C ile +150°C arasında çalışabilir. 2.1V (15V, 75A koşullarında) Vce(on) değeri ve 250µA maksimum kesme akımı ile verimli anahtarlama sağlar. NTC Thermistor entegrasyonu, sıcaklık monitorizasyonuna olanak tanır. Endüstriyel uygulamalar, güç dönüştürücüler, motor sürücüler ve UPS sistemleri gibi yüksek voltaj anahtarlama uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 110 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 5.34 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP1 |
| Part Status | Active |
| Power - Max | 357 W |
| Supplier Device Package | SP1 |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
