IGBT Transistörler - Modüller

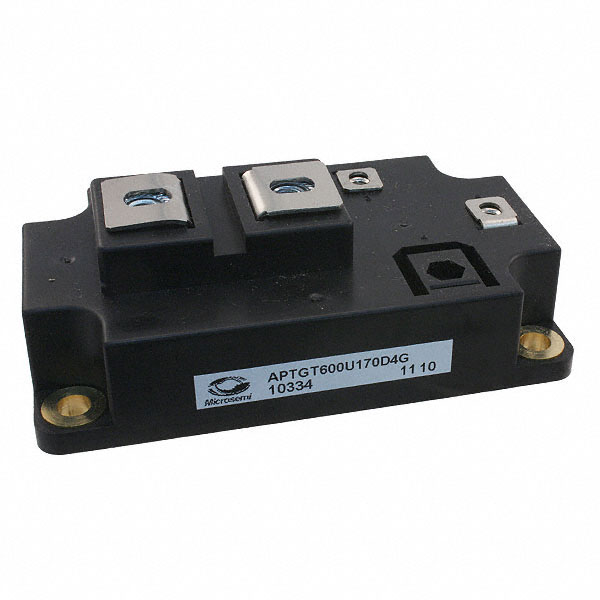

APTGT600U170D4G
IGBT MODULE 1700V 1100A 2900W D4
- Üretici
- Microchip Technology
- Paket/Kılıf
- D4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT600U170D4
APTGT600U170D4G Hakkında
APTGT600U170D4G, Microchip Technology tarafından üretilen 1700V/1100A kapasiteli IGBT modülüdür. Trench Field Stop teknolojisi ile tasarlanan bu komponent, maksimum 2900W güç yönetiminde kullanılmak üzere geliştirilmiştir. D4 kasa türüne sahip modül, şasi montajı için uygunlanmıştır. -40°C ile +150°C arasında çalışma sıcaklığı aralığında güvenilir performans gösterir. Vce(on) değeri 15V kapı geriliminde 600A akımda 2.4V'tur. Standard giriş konfigürasyonu ve 51nF input kapasitansı (25V'de) ile endüstriyel uygulamalarda, elektrik dönüştürücülerde, motor sürücülerinde ve güç invertörlü sistemlerde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 1100 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 51 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | D4 |
| Part Status | Active |
| Power - Max | 2900 W |
| Supplier Device Package | D4 |
| Vce(on) (Max) @ Vge, Ic | 2.4V @ 15V, 600A |
| Voltage - Collector Emitter Breakdown (Max) | 1700 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
