IGBT Transistörler - Modüller

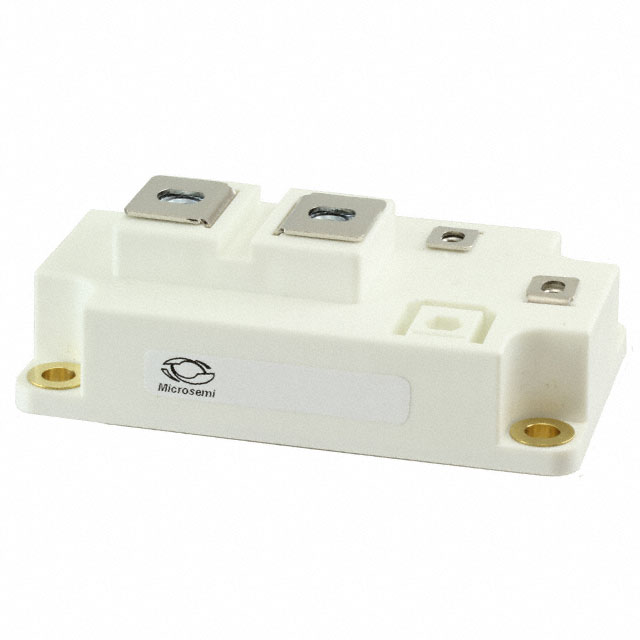

APTGT600U120D4G
IGBT MODULE 1200V 900A 2500W D4
- Üretici
- Microchip Technology
- Paket/Kılıf
- D4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT600U120D4
APTGT600U120D4G Hakkında
APTGT600U120D4G, Microchip Technology tarafından üretilen D4 paketli IGBT modülüdür. 1200V kollektör-emitör kırılma gerilimi ve 900A maksimum kollektör akımı ile yüksek güç uygulamalarında kullanılır. Trench Field Stop IGBT teknolojisi ile tasarlanmış bu modül, maksimum 2500W güç seviyesinde çalışabilir. Vce(on) değeri 15V gate geriliminde 600A akımda 2.1V'tur. Chassis mount tipinde montajlanmış olan komponent, -40°C ile +150°C arasında işletme sıcaklığında çalışır. Endüstriyel konvertörler, motor sürücüleri ve güç kaynağı uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 900 A |
| Current - Collector Cutoff (Max) | 5 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 40 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | D4 |
| Part Status | Active |
| Power - Max | 2500 W |
| Supplier Device Package | D4 |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 600A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
