IGBT Transistörler - Modüller

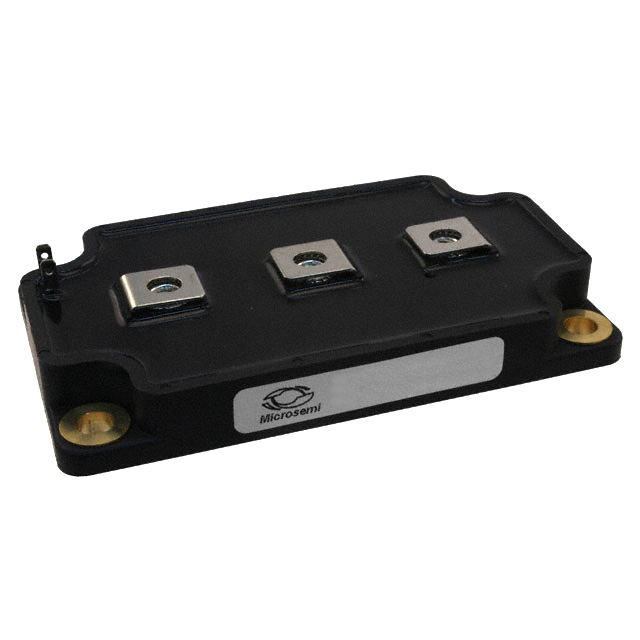

APTGT600SK60G
IGBT MODULE 600V 700A 2300W SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT600SK60
APTGT600SK60G Hakkında
APTGT600SK60G, Microchip Technology tarafından üretilen 600V/700A kapasiteli IGBT modülüdür. Trench Field Stop teknolojisi ile tasarlanan bu bileşen, SP6 kasa tipinde chassis mount montajına uygun olarak sunulmaktadır. Maksimum 2300W güç yönetimi kapasitesi ile güç dönüştürme uygulamalarında kullanılır. -40°C ile +175°C çalışma sıcaklık aralığında stabil performans sunar. 1.8V Vce(on) değeri ile düşük iletim kayıpları sağlar. Endüstriyel sürücü devreler, motor kontrol sistemleri, invertörler ve güç kaynaklarında uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 700 A |
| Current - Collector Cutoff (Max) | 750 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 49 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP6 |
| Part Status | Active |
| Power - Max | 2300 W |
| Supplier Device Package | SP6 |
| Vce(on) (Max) @ Vge, Ic | 1.8V @ 15V, 600A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
