IGBT Transistörler - Modüller

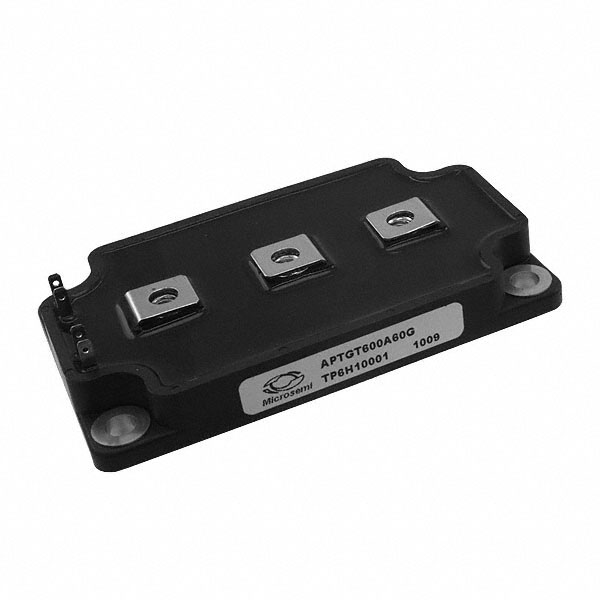

APTGT600A60G
IGBT MODULE 600V 700A 2300W SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT600A60G
APTGT600A60G Hakkında
APTGT600A60G, Microchip Technology tarafından üretilen 600V/700A kapasiteli IGBT transistör modülüdür. Half Bridge konfigürasyonunda tasarlanan bu modül, Trench Field Stop IGBT teknolojisi kullanarak 2300W güç yönetimi sağlar. SP6 chassis mount paketinde sunulan bileşen, -40°C ile 175°C arasında çalışabilir. Vce(on) değeri 15V Vge ve 600A akımda 1.8V olup, 600V breakdown voltajına sahiptir. Endüstriyel güç kaynakları, motor sürücüleri, UPS sistemleri ve yüksek akımlı anahtarlama uygulamalarında kullanılan bu modül, güvenilir ve verimli çalışma karakteristiği ile bilinir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 700 A |
| Current - Collector Cutoff (Max) | 750 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 49 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP6 |
| Part Status | Active |
| Power - Max | 2300 W |
| Supplier Device Package | SP6 |
| Vce(on) (Max) @ Vge, Ic | 1.8V @ 15V, 600A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
