IGBT Transistörler - Modüller

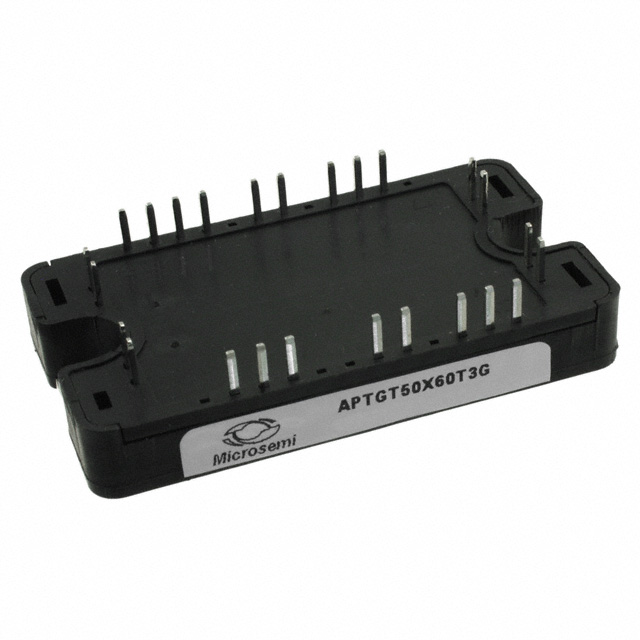

APTGT50X60T3G
IGBT MODULE 600V 80A 176W SP3
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP3
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT50X60T3G
APTGT50X60T3G Hakkında
APTGT50X60T3G, Microchip Technology tarafından üretilen üç fazlı inverter uygulamaları için tasarlanmış bir IGBT modülüdür. 600V collector-emitter breakdown voltajı ve 80A maksimum collector akımı ile güç dönüştürme devrelerinde kullanılır. Trench Field Stop IGBT teknolojisi ile üretilen bu modül, 176W maksimum güç yönetim kapasitesine sahiptir. 1.9V on-state voltajı (Vce) ile verimli anahtarlama sağlar. SP3 kasa tipinde chassıs montajı yapılan modül, -40°C ile +175°C arasında çalışır. NTC termistor sensörü entegre olarak sıcaklık kontrolü sağlar. Endüstriyel uygulamalar, motor kontrol sistemleri ve power electronics devrelerde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 80 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 3.15 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP3 |
| Part Status | Active |
| Power - Max | 176 W |
| Supplier Device Package | SP3 |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
