IGBT Transistörler - Modüller

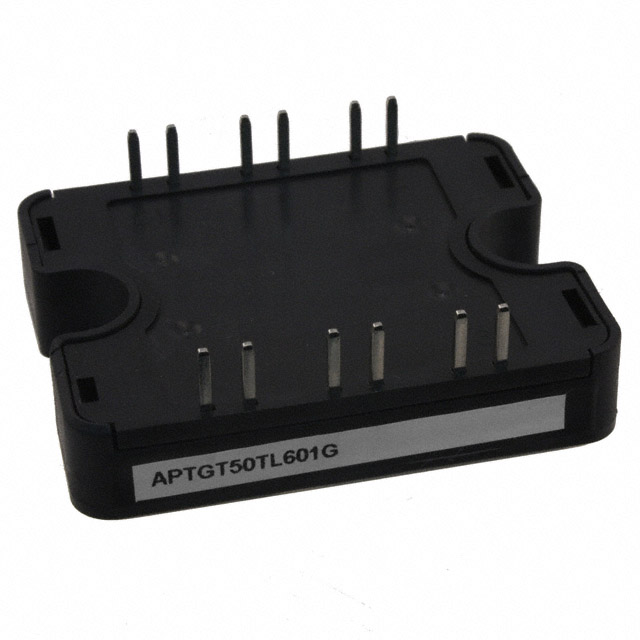

APTGT50TL601G
IGBT MODULE 600V 80A 176W SP1
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP1
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT50TL601G
APTGT50TL601G Hakkında
APTGT50TL601G, Microchip Technology tarafından üretilen 600V/80A IGBT modülüdür. Three Level Inverter konfigürasyonunda tasarlanan bu Trench Field Stop tipi transistör, yüksek hızlı anahtarlama uygulamalarında kullanılır. SP1 paketi ile Chassis Mount tipinde sunulan komponent, maksimum 176W güç kapasitesine sahiptir. Vce(on) değeri 1.9V @ 15V, 50A olarak belirtilmiş olup, geniş -40°C ~ 175°C sıcaklık aralığında çalışabilir. Input Capacitance 3.15 nF @ 25V'dir. Inverter devreleri, motor kontrol uygulamaları ve güç elektroniği sistemlerinde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Level Inverter |
| Current - Collector (Ic) (Max) | 80 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 3.15 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP1 |
| Part Status | Active |
| Power - Max | 176 W |
| Supplier Device Package | SP1 |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
