IGBT Transistörler - Modüller

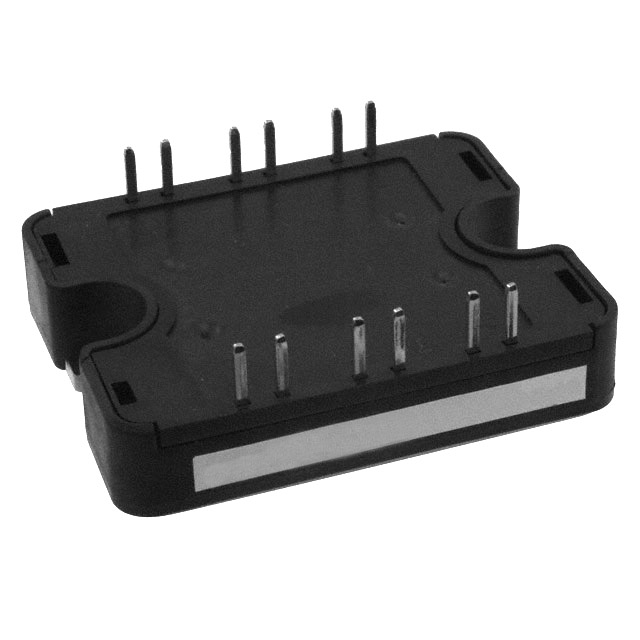

APTGT50SK170T1G
IGBT MODULE 1700V 75A 312W SP1
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP1
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT50SK170T1G
APTGT50SK170T1G Hakkında
APTGT50SK170T1G, Microchip Technology tarafından üretilen 1700V 75A kapasiteli IGBT modülüdür. Trench Field Stop teknolojisi ile tasarlanan bu bileşen, maksimum 312W güç yönetebilir ve -40°C ile 150°C arasında çalışabilir. SP1 kasa tipi ile sunulan modül, Vce(on) değeri 2.4V'tur. Entegre NTC Thermistor sensörü ile sıcaklık kontrolü sağlar. Yüksek voltaj uygulamalarında, endüstriyel güç dönüştürücülerinde, kaynak makinalarında ve elektrik motor sürücülerinde kullanılan güvenilir bir çözümdür. Single konfigürasyon ve standart input özellikleri ile çeşitli güç elektronik sistemlerine entegrasyonu kolaydır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 75 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 4.4 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP1 |
| Part Status | Active |
| Power - Max | 312 W |
| Supplier Device Package | SP1 |
| Vce(on) (Max) @ Vge, Ic | 2.4V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 1700 V |
