IGBT Transistörler - Modüller

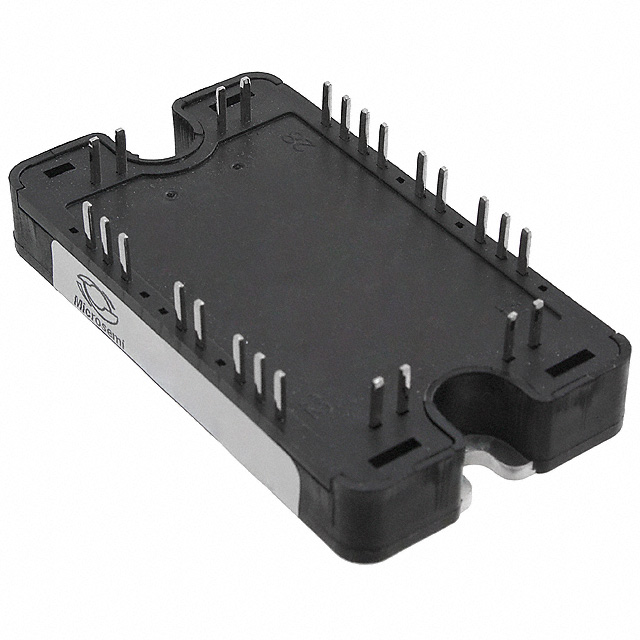

APTGT50H60T3G
IGBT MODULE 600V 80A 176W SP3
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP3
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT50H60T3G
APTGT50H60T3G Hakkında
APTGT50H60T3G, Microchip Technology tarafından üretilen 600V/80A kapasiteli Full Bridge Inverter IGBT modülüdür. Trench Field Stop teknolojisine dayanan bu modül, endüstriyel uygulamalarda DC/AC dönüştürme, motor kontrol ve güç yönetimi sistemlerinde kullanılmaktadır. SP3 paketinde sunulan komponent, -40°C ile +175°C arasında çalışma sıcaklığında 176W güç yönetebilir. Entegre NTC Thermistor ile sıcaklık koruması sağlayan modül, 1.9V Vce(on) değeri ile düşük geçiş kaybı sunmaktadır. Chassis mount tipi kuruluma uygun olan cihaz, 250µA maksimum collector cutoff akımı ile standart hızlı komütasyon özellikleri içerir. Oto-elektrik, güneş enerjisi inverteri ve endüstriyel sürücü uygulamalarında tercih edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Full Bridge Inverter |
| Current - Collector (Ic) (Max) | 80 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 3.15 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP3 |
| Part Status | Active |
| Power - Max | 176 W |
| Supplier Device Package | SP3 |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
