IGBT Transistörler - Modüller

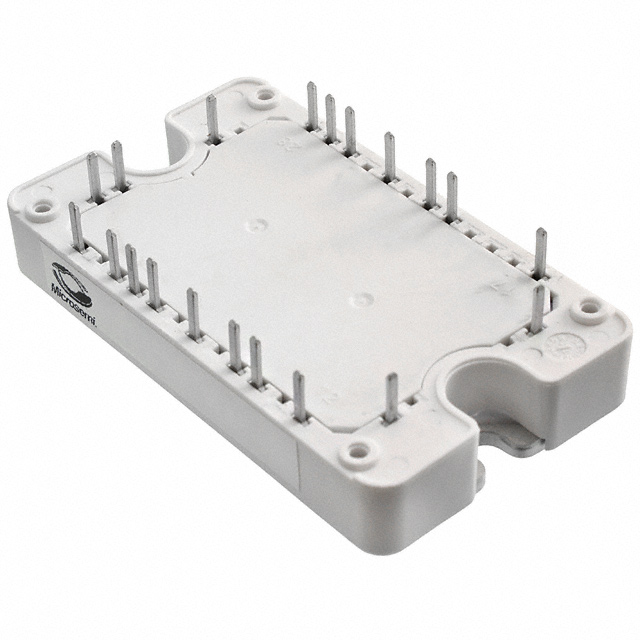

APTGT50H60RT3G
IGBT MODULE 600V 80A 176W SP3
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP3
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT50H60RT
APTGT50H60RT3G Hakkında
APTGT50H60RT3G, Microchip Technology tarafından üretilen 600V/80A IGBT modülüdür. Full Bridge Inverter konfigürasyonu ile tasarlanmıştır ve Trench Field Stop teknolojisi kullanılmaktadır. Maksimum 176W güç kapasitesine sahip bu modül, 1.9V Vce(on) değeri ile düşük kayıp karakteristiği sunar. SP3 paketinde chassis mount tipi olarak sunulan komponent, entegre NTC Thermistor'ü ile sıcaklık kontrolü sağlamaktadır. Single Phase Bridge Rectifier girişi bulunmaktadır. Vce kesme voltajı 250µA'dir. Endüstriyel invertör uygulamaları, motor sürücüleri ve güç dönüştürme sistemlerinde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Full Bridge Inverter |
| Current - Collector (Ic) (Max) | 80 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | Trench Field Stop |
| Input | Single Phase Bridge Rectifier |
| Input Capacitance (Cies) @ Vce | 3.15 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Package / Case | SP3 |
| Part Status | Active |
| Power - Max | 176 W |
| Supplier Device Package | SP3 |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
