IGBT Transistörler - Modüller
APTGT50DH120TG

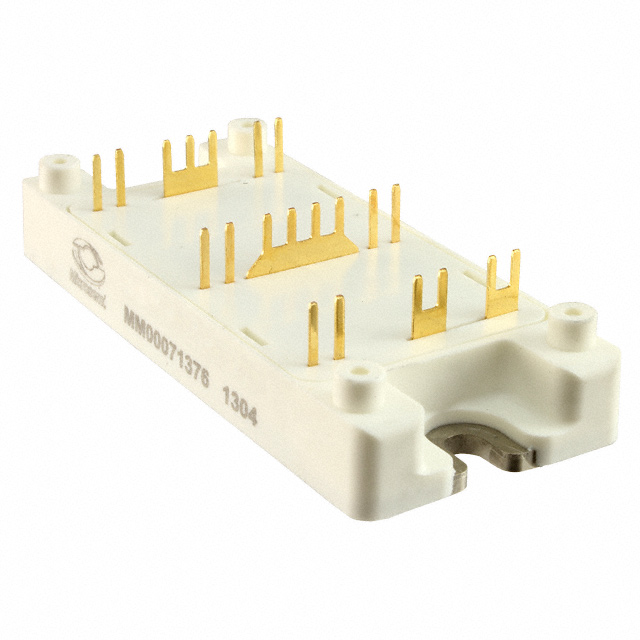

IGBT MODULE 1200V 75A 277W SP4
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT50DH120TG
APTGT50DH120TG Hakkında
APTGT50DH120TG, Microchip Technology tarafından üretilen 1200V/75A Asymmetrical Bridge konfigürasyonlu IGBT modülüdür. Trench Field Stop teknolojisi ile tasarlanan bu komponent, maksimum 277W güç yönetimi kapasitesine sahiptir. Vce(on) değeri 15V/50A koşullarında 2.1V olarak belirtilmiştir. SP4 chassis mount paketinde sunulan modül, -40°C ile +150°C arasında çalışabilir ve entegre NTC thermistor ile sıcaklık koruması sağlar. Endüstriyel uygulamalar, güç dönüştürücüler, motor kontrol devreleri ve enerji yönetim sistemlerinde kullanılmaya uygundur. 3.6nF @ 25V input kapasitansı ile hızlı anahtarlama özelliğine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Asymmetrical Bridge |
| Current - Collector (Ic) (Max) | 75 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 3.6 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP4 |
| Part Status | Active |
| Power - Max | 277 W |
| Supplier Device Package | SP4 |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
