IGBT Transistörler - Modüller

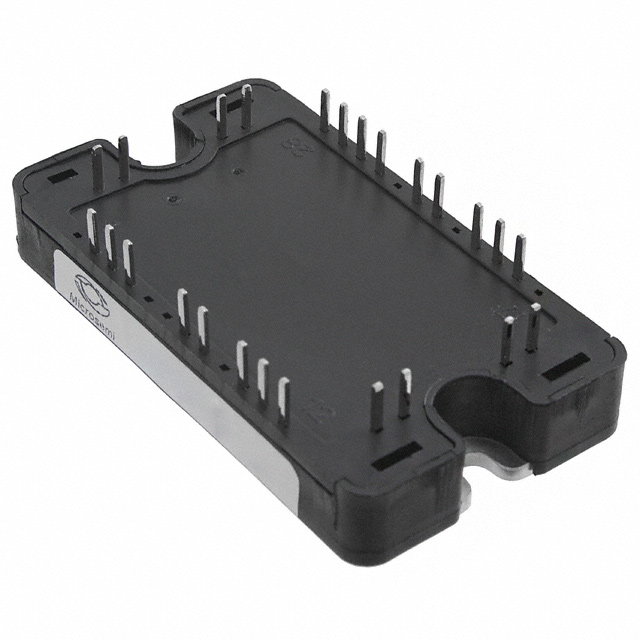

APTGT50DDA120T3G
IGBT MODULE 1200V 75A 270W SP3
- Üretici
- WEC
- Paket/Kılıf
- SP3
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT50DDA120T3G
APTGT50DDA120T3G Hakkında
APTGT50DDA120T3G, WEC tarafından üretilen 1200V/75A kapasiteli Trench Field Stop tipi IGBT modülüdür. Dual Boost Chopper konfigürasyonunda tasarlanan bu bileşen, maksimum 270W güç işleme kapasitesine sahiptir. SP3 chassis mount pakette sunulan modül, -40°C ile +175°C arasında çalışma sıcaklığına uyumludur. NTC thermistor ile entegre olarak sunulan APTGT50DDA120T3G, endüstriyel güç dönüştürme uygulamalarında, motor kontrol sistemlerinde ve enerji yönetimi devrelerinde kullanılır. Vce(on) değeri 15V gate voltajında 50A akımda 2.1V olup, 1200V collector-emitter kırılma voltajı endüstriyel uygulamalar için yeterli yalıtım sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Dual Boost Chopper |
| Current - Collector (Ic) (Max) | 75 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 3.6 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP3 |
| Part Status | Active |
| Power - Max | 270 W |
| Supplier Device Package | SP3 |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
