IGBT Transistörler - Modüller

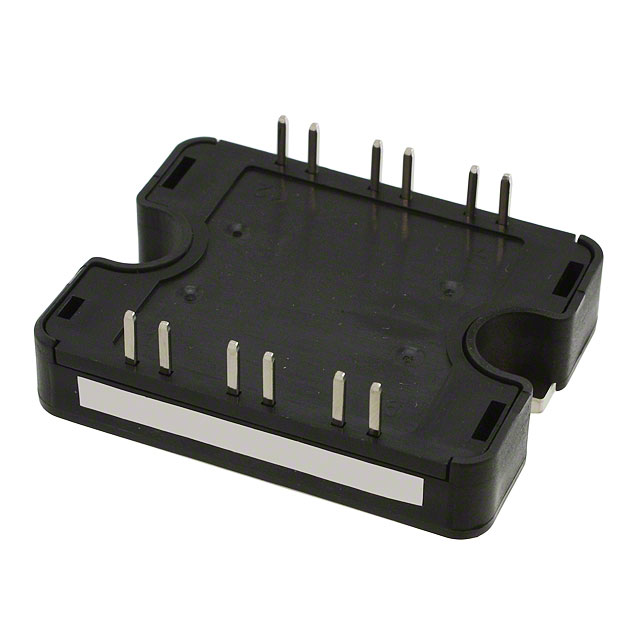

APTGT50A120T1G
IGBT MODULE 1200V 75A 277W SP1
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP1
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT50A120T
APTGT50A120T1G Hakkında
APTGT50A120T1G, Microchip Technology tarafından üretilen 1200V/75A kapasiteli Half Bridge konfigürasyonlu IGBT modülüdür. Trench Field Stop teknolojisine sahip bu modül, 277W maksimum güç yönetimi kapasitesi ile endüstriyel sürücü uygulamalarında, güç dönüştürücülerde ve motor kontrol sistemlerinde kullanılır. 2.1V Vce(on) değeri ile düşük kayıplar sağlar. NTC Thermistor entegrasyonu ile sıcaklık koruması sunar. -40°C ile 150°C arasında çalışan modül, SP1 paket tipi ile Chassis Mount montajına uyumludur. 3.6nF giriş kapasitansi ve 250µA maksimum kapalı durum akımı özellikleriyle verimli anahtarlama performansı belirtir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 75 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 3.6 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP1 |
| Part Status | Active |
| Power - Max | 277 W |
| Supplier Device Package | SP1 |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
