IGBT Transistörler - Modüller

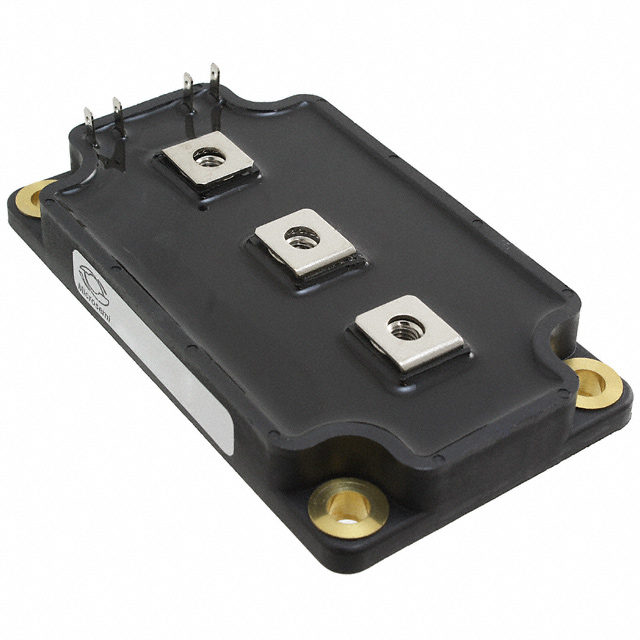

APTGT450A60G
IGBT MODULE 600V 550A 1750W SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT450A60G
APTGT450A60G Hakkında
APTGT450A60G, Microchip Technology tarafından üretilen 600V 550A kapasiteli IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanan bu bileşen, Trench Field Stop teknolojisi kullanarak yüksek anahtarlama hızı ve düşük kayıplar sağlar. Maksimum 1750W güç yönetimi kapasitesine sahiptir. -40°C ile 175°C arasında çalışır ve SP6 paketinde sunulur. Şasi montajlı tasarımı endüstriyel uygulamalarda, güç dönüştürücülerinde, kaynak makinalarında ve motorlu sürücülerde kullanılır. 1.8V Vce(on) değeri ile verimli enerji dağılımı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 550 A |
| Current - Collector Cutoff (Max) | 500 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 37 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP6 |
| Part Status | Active |
| Power - Max | 1750 W |
| Supplier Device Package | SP6 |
| Vce(on) (Max) @ Vge, Ic | 1.8V @ 15V, 450A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
