IGBT Transistörler - Modüller

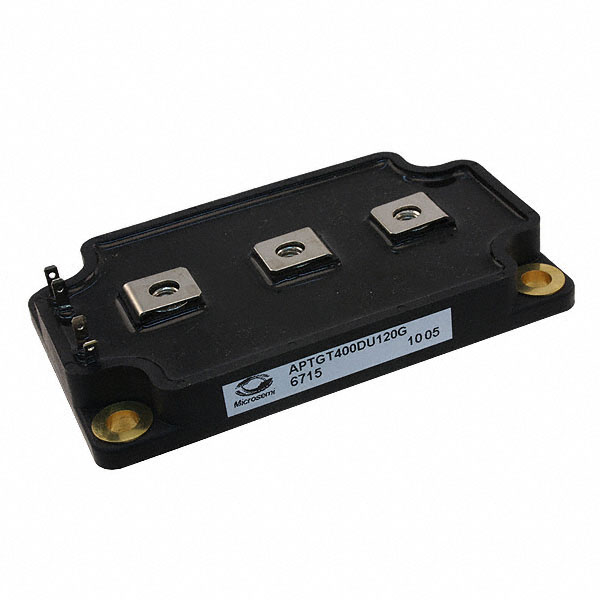

APTGT400DU120G
IGBT MODULE 1200V 560A 1785W SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT400DU120G
APTGT400DU120G Hakkında
APTGT400DU120G, Microchip Technology tarafından üretilen 1200V/560A kapasiteli dual IGBT modülüdür. Trench Field Stop teknolojisi ile tasarlanan bu komponent, 1785W maksimum güç yönetimi sağlar. SP6 kasa tipi ile chassis mount uygulamalar için uygun olan modül, -40°C ile +150°C arasında çalışabilir. 2.1V on-state voltajı (Vce) ve 1200V breakdown voltajı ile güç dönüştürme, motor kontrol, inveter ve endüstriyel anahtarlama uygulamalarında kullanılır. Standard giriş konfigürasyonu ve 28nF input kapasitansi ile yüksek frekans anahtarlamaya imkan tanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Dual, Common Source |
| Current - Collector (Ic) (Max) | 560 A |
| Current - Collector Cutoff (Max) | 750 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 28 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP6 |
| Part Status | Active |
| Power - Max | 1785 W |
| Supplier Device Package | SP6 |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 400A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
